*本文原出自「國軍測量史」第一輯(1961年)第五篇第四章部分內容之摘錄。再予更新後，刊載於2014年6月《第四O一廠廠史紀念專輯》。

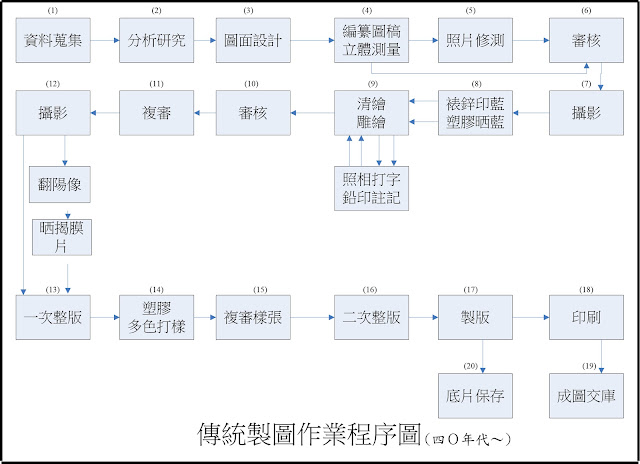

依上圖視之，可知早期傳統製圖作業、手續至為繁瑣，表中(1)至(2)項為圖資整備，(3)至(6)項為編繪作業，(7)至(18)項為製印作業。茲分別說明如後：
(1)資料蒐集：此項工作係經常之準備工作。蒐集範圍廣泛，舉凡有關地圖之資料均在蒐集之列，如天文點、三角點、水準點、實測圖、航空照片、地誌縣誌、遊記，以至報章雜誌相關地理論文或報導者。
(2)分析研究：將蒐集之資料加以整理分類，進而研究其可靠之程度，厘定等級、逐項記載及登記卡內以作為編圖之參用。
(3)圖面設計：按照比例尺，決定投影方法、圖幅大小、圖例、圖廓外整飾等，繪製一幅設計圖，所有規定說明均記載於設計圖上。
(4)編纂圖稿：按照圖面設計，先將圖廓展開，寫上圖名、依次展開三角點或圖根點；主要資料以三角點、圖根點為控制，加以剪貼；然後將補充資料一一找出位置編入，最後將圖廓外之註記符號等，依照設計圖之規定，逐項補齊，編纂圖稿至此已告初步完成。
立體製圖：使用精密之立體測量儀器及已知之控制點，將航測底片製成線畫地圖，並依實地調繪或參照其他同地域之資料，逐項加入，經整飾後完成地形原圖。
(5)照片修測：編纂圖完成後，如該地區有拍攝最新之航空照片，即可利用此項照片，將圖幅內地形地物加以修正，以增加地圖之精度。
(6)審核：將上項編纂圖、或地形圖，依照測量法規、圖式，加以全般檢查，遇有錯漏，即隨時加以補正。此項工作最為繁重，而關係於成圖之精度者至大，應慎選學術優良、經驗豐富，且富責任心者，始克勝任，否則，地圖出版後，始發現錯誤，勢必修改困難，或全功盡棄矣。
(7)攝影：將稿圖攝成底片。攝影時必須注意長度準確，濃淡適宜，及深淺清晰等。
(8)裱鋅印藍：將底片製成平版一塊，用淡藍印墨在試印機上將圖印在裱糊之鋅版上；同樣者四塊，蓋使分色分繪時尺寸可以保持不變也。
塑膠曬藍：如同分色雕繪時，則將底片在塑膠雕繪版上曬成藍圖計三塊。
(9)分色清繪：將裱鋅印藍版，按設計圖之規定，分色清繪之。
黑版：圖名、圖號、經緯線、中文地名註記等。
紅版：英文註記等。
藍版：水涯線、水名註記、耕種地等。
棕版：等高線、標高列、土堤等。
如用雕繪，則以特製之金屬工具，配以燈光桌，在塑膠版藍圖上，分色雕繪之。
照相打字：依照清繪或雕繪人員之抄排註記表，用照相打字機打成照片，以供剪貼之用。
鉛印註記：經過檢字、排版、打樣、校對、改版、印刷等程序，印成註記紙，以供剪貼之用。
(10)審核：作業與編稿圖審核相同，發現錯誤應即標示於圖版之透明紙上，並由清繪或雕繪人員，逐項加以改正。
(11)複審：同上。
(12)攝影：清繪之攝影為縮小4/5，因清繪藍圖係比照製印邊長放大5/4之故，每色攝成底片一塊，至雕繪攝影，則除雕繪版可直接整版製版不再攝影外，至剪貼部分之註記版、線版，仍須按雕繪版尺寸，各攝一面。
(13)第一次整版：整版程序，最重要者為套晒記號，因記號準確，則對於揭膜及將來之製版、印刷均有密切之關係；其次為整修底片，將多餘線號及沙點去除。
(14)塑膠版多色打樣：在塑膠版上浣佈特製之顏色葯液，然後用整版完成之底片，加以晒套，即成為顏色鮮明之多色塑膠版樣張；此種方法較過去在試印機上紙張打樣者，可省人力物力及時間甚多。
(15)複審樣張：審核工作在單色稿上或在分色清繪圖上，較為困難，錯誤難以發現；多色樣張打出後，則已具地圖之粗型，辨認容易，所有錯誤應一一標明，以為改正之依據。
(16)第二次整版：將複審樣張標出之錯誤一一加以改正，此項工作最為繁難，尤其是註記之移動或增加，至為不易，應由極具耐性之人員擔任之。
(17)製版：先將鋅版裁成需要之尺度，經過研磨，浣佈感光液後，取底片與鋅版，葯面對葯面，在氣壓晒相框內露出經過顯相諸種手續後，即製成圖版可以付印。
(18)印刷：印刷多色圖之次序，大致係按黑色、藍色、棕色、綠色、紅色等順序行之；因黑色為地圖之骨幹，其他顏色悉以黑色為標準；又紅色顏料難乾，故應列在最後；印刷地圖時，應注意套印記號之準確與色調之濃淡；地圖之精美與否，印刷為其最後之階段，不可不特加注意。
上述係四、五十年代期間的五色標準地圖編印作業流程，隨著年代，科技進展，材料、技術等等的研發推展，作業流程當然會有所改善，並增設相關機具等等；新一代作為，可參考後續：「地圖製作與保存維護」(孫福生)及「地圖編繪技術之變革與演進」(蔡奇璋)等專文。
