[改寫自《二十五萬分一地形圖》(2019/2/22發表)]
早期大陸地區中比例尺圖除了傳統1/100,000民國圖(調查圖)、1/200,000調查圖及1/300,000民國圖(聯界圖)外，再有就是美規的1/250,000地形圖(聯戰圖)，也是後續中比例尺主流系列地圖，此係按國際百萬輿圖(IMW)來分幅，在中國地區按不同時期與區域，可綜括分為三類，各有不同圖幅劃分與圖號編訂：
一、40年代系列：美國陸軍製圖局(Army Map
Service, AMS)運用”中美合作航測中國西南各省區地圖” (1943〜1944)及參謀本部(軍令部)陸地測量總局的1/50,000(1925〜1942)、1/100,000(1932〜1940)及1/300,000(1931)地形圖等圖資編纂，並以1944〜1945年航照修測之。1944年至1945年製作中國地區《二十五萬分一全國地形圖》(CMS 250-OC)，參閱圖1；計有L531_中國東北部(China proper,
NE)、L532_中國西北部(China proper,
NW)、L581_中國東南部(China proper,
SE)、L582_中國西南部(China proper,
SW)、L521_內蒙古、L541_滿洲、L593_台灣等圖組。圖幅大小為1°x 1°(舊圖廓，依百萬輿圖劃分為24幅)，第一、二版(1944、1945年)採用世界多圓錐方格網(World Polyconic grid)，多圓錐投影(Polyconic projection)，參閱圖2；1947年發行第三版(參閱圖3)則採雙註方格網，除了舊有1909年海福特橢球體之世界多圓錐萬碼方格網(多圓錐投影)外，另加註新的國際橢球體 (GRS-1924/1930)之世界橫麥卡托(UTM)萬公尺方格網(橫麥卡托投影Transvers Mector projection)，後者一直沿用(地點指示之坐標報導)至今。這類雙註方格網的做法，大多係製圖體系變更新基準或橢球體之前後過渡期會採用之。
圖1_1 《二十五萬分一全國地形圖》(CMS 250-OC)圖幅接合表Ⅰ
圖1_2 《二十五萬分一全國地形圖》圖幅接合表Ⅱ
圖2《二十五萬分一全國地形圖》L581_上海ed.2 (1945年)
圖3《二十五萬分一全國地形圖》L581_上海ed.3 (1947年)
二、50年代系列_1：聯勤測量處針對大陸東南部地區(CMS L581)，於1950年運用美製舊圖框(1˚ x 1˚)第二版圖組圖資(採多圓錐投影)，重新分幅為緯差1˚ x經差1˚30'，再譯註翻印，其圖號係採用行列兩數字，初始無方格網，參閱圖4(ed.1檢整計9幅)；續再發行有雙方格網，即除了世界多圓錐方萬碼方格(紫色)，另有防空坐標(綠色)，參閱圖5(ed.1檢整計37幅)。1954年聯勤測量處再次改版，分幅一樣，而係改採橫麥卡托投影製作，參閱圖6(ed.2檢整計24幅)。
圖4《二十五萬分一中國東南區圖》L581_7925廈門ed.1 (1950年) 無方格網
圖5_1《二十五萬分一中國東南區圖》L581_7925廈門ed.1 (1950年) 雙方格網
圖5_2《二十五萬分一中國東南區圖》L581_8132上海ed.1 (1950年) 雙方格網
[與圖5_1綠方格標註及左下圖資說明有差異]
圖6_1《二十五萬分一中國東南區圖》L581_G50-15廈門ed.2 (1954年)

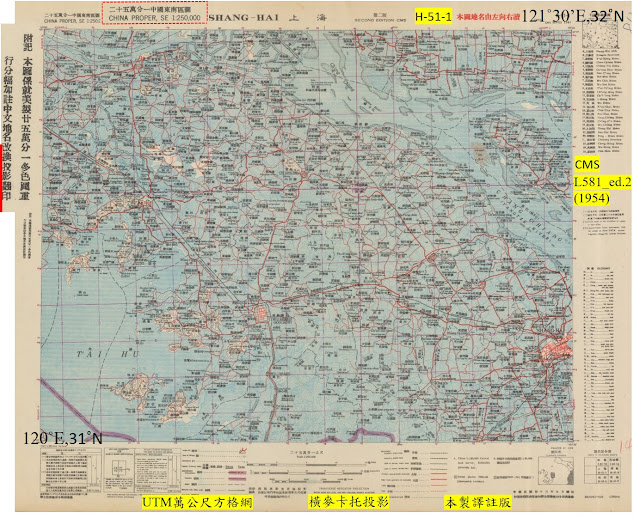

圖6_2《二十五萬分一中國東南區圖》L581_H51-1上海ed.2 (1954年)
三、50年代系列_2：AMS在1954年起製作「二十五萬分一中國地形圖」，主要含蓋之圖組有L500*1中國本部(參閱圖7)、L542東北九省、L522內蒙古及L594台灣等，主要是華東地區及東北部一帶，計約四百幅*2。本圖組係採用國際橢球體UTM方格網，橫麥卡脫投影；北緯40°以南之圖幅大小緯差1°x經差 1°30'(百萬輿圖分為16幅)，圖號係百萬輿圖加數字(例NI 50-16)，參閱圖8；北緯40°以北則為緯差1°x經差 2°(百萬輿圖分為12幅)。
圖7_1 《二十五萬分一中國地形圖》圖幅接合表(ed.2)
圖7_2 《二十五萬分一中國地形圖_中國本部L500》圖幅接合表
圖8《二十五萬分一中國地形圖》L500_ NH-51-1南京ed.2(1956年)
四、60年代以後系列：自1967年以後，美國DMATC製作的是「二十五萬分之一聯戰圖」，即圖組1501系列聯戰圖(陸圖及空圖)*3，聯勤測量署亦印製中英雙語譯註版聯戰圖，參閱圖9。其圖幅劃分與圖號編訂同「50年代系列」，唯圖幅之北、東處多出1.5cm重疊內容，以利與鄰幅拼合使用。本系列圖在地形表現上，除了高度分層設色外，加繪地貌暈渲，並分區(15’x15’)標示最高點，以利地圖之判讀。因繪註有UTM坐標、地理坐標及世界地理坐標等三種地圖坐標，對各種目標報導相當方便。這聯戰圖為符合三軍聯合作戰之圖資運用，而製作有陸圖(陸、海軍使用)及空圖(空軍使用)。
圖9_1 《二十五萬分之一聯戰圖》圖幅接合表
圖9_2 《二十五萬分之一聯戰圖》(美製版)_NH-51-1 ed.1(1968年)
圖9_3 《二十五萬分之一聯戰圖》(本製譯註版)_NH-51-1上海西部 ed.1 (1970年)
1/250,000地形圖(聯戰圖)，係美軍製作全球性之中比例尺戰略戰術地圖；中國地區大多是雙語註記(譯註版)，我製圖機構逐年翻印各階段各版次之地圖，就上述各類型圖，401廠已檢整之統計，如表1所示。
表1_1 第401廠檢整早期二十五萬分一地圖之統計表(一)
表1_2 第401廠檢整早期二十五萬分一地圖之統計表(二)
註釋：
1.新圖廓版之L500，對照舊圖廓版有：L531中國東北部(China proper,
NE)、L532中國西北部(China proper,
NW)、L581中國東南部(China proper,
SE)及L582中國西南部(China proper,
SW)。同樣，內蒙古L521(舊)àL522(新)、滿洲L541(舊)à東北九省L542(新)、台灣L593(舊)àL594(新)。
2.此數值出自《地圖製圖參考手冊》(1988)。惟《聯勤測量製圖廠廠史》載中國東南半壁歷年編印合計333幅。
3.聯戰圖(Joint
Operations Graphic, JOG)之圖組號僅編訂：陸圖(Ground)「1501」及空圖(Air)「1501 A」等二種。第一個數字「1」代表「全球地區」，第二個數字「5」是比例尺1/250,000代碼。
4.本文修正自中華民國地圖學會_每月一圖(2019/8)：早期大陸地區二十五萬分一地形圖
http://www.ccartoa.org.tw/news/2019/190801.html
