2022.3.31補正
黑龍江將軍衙門於光緒16年(1890年)，在齊齊哈爾城設立「黑龍江省輿圖局」，負責《清會典圖_黑龍江省輿圖說》(卷153〜156)測繪和撰寫圖說事宜。這是黑龍江地區的第一個專職測繪機構。光緒25年(1899年），輿圖測繪工作結束，該局即撤銷。為編脩「大清會典」，由屠寄主持按統一設計、要求，利用實測資料，將聯繫密切的多幅地圖匯集，使各圖幅在內容上互相聯繫，編纂成100里開方總圖1幅，50里開方6城分圖10幅(黑龍江城4幅，呼倫貝爾城2幅，其餘4城各1幅)，10里開方圖2幅(呼蘭、綏化廳)的《黑龍江輿圖》，是黑龍江地區的最早地圖集(裝訂成18.5×29cm)。由屠寄主筆撰寫了《黑龍江輿地圖說》，計有總圖說1卷、6城分圖說6卷、2廳圖表2卷；此《黑龍江輿地圖說》5萬餘字，詳述了黑龍江將軍轄地的沿革、地理位置、山川、地名、古城、古蹟，是黑龍江歷史地理學中的傑作。(相關圖資廣惠專案中無檢整出)
宣統3年(1911年)，「黑龍江省調查局繪圖處」將道府州廳縣，以統一規格編纂成《黑龍江全省輿圖》，是黑龍江地區第一冊名副其實的地圖集。該圖集開本尺寸為35×23cm，由封面、奏摺、目次、圖例、總圖和28幅分圖組成。除封面外，均為35×44cm摺頁。總圖比例尺為1/2,855,000，以通過北京觀像台的經線為本初子午線，緯線以赤道為0°起算。繪製30′x30′經緯線網，整度數經緯度用漢字數字註記度數。
光緒31年(1905年），日俄戰爭後，沙俄為鞏固其統治，加強了在黑龍江地區的松嫩平原和牡丹江流域的測繪；至光緒33年底完成東經122°00′〜131°00′、北緯43°40′〜50° 00′之間15萬平方公里地域內168幅1/84,000地形圖的測量。其分幅與1/100,000地形圖一致，圖面為經差30′*緯差20′。圖廓外無圖例，單色印刷。這是黑龍江地區首次用等高線表示地形起伏的地形圖。
民國3年7月，東三省陸軍測量局在黑龍江地區齊齊哈爾城設立派出機構，「東三省陸軍測量局黑龍江出張所」；民國8年2月，該所改組為「東三省駐黑龍江陸軍測量分局」，下設三角、地形兩個班。民國20年 “九一八”事變後，該局自行解散。
民國4年，「東三省陸軍測量局黑龍江出張所」執行勘測1/100,000調查圖，係以清代在黑龍江地區測量的經緯度點作為平面控制點，遼寧假定高程點為起算點，採用多面體投影，圖面按經差30′*緯差15′劃分，每幅圖的四隅有注記經緯度。至民國8年完成，覆蓋黑龍江地區。
東北被日本佔領期間，自1933年開始，日軍之陸地測量部、關東軍司令部測量隊、滿洲國軍政部（後稱治安部）以其建立的大地測量控制網為基礎，按照《滿洲地形圖圖式》，在黑龍江地區使用平板儀測圖、航測成圖和略測方法進行了1/100,000地形圖測制工作。滿洲國軍政部測製松嫩平原地區95幅，日軍陸地測量部和關東軍司令部測量隊測製黑龍江邊和大興安嶺東經121°〜125°、北緯51°40′〜53°34地域38幅，小興安嶺、松嫩平原和三江平原151幅；至1944年，共測製284幅。此圖組是採用高斯投影，平面坐標採用1933年長春坐標系，高程採用1933年大連高程系。按經緯度分幅，幅面是經差30′*緯差20′。
1946年，蘇軍總參測繪局以日軍及滿洲國實測的1/25,000、1/50,000地形圖為基本資料，按經差30′*緯差20′，編製了黑龍江地區1/100,000地形圖423幅。
民國5年，東三省陸軍測量局黑龍江出張所以其測定的三、四等三角網作為平面控制，以遼寧假定高程點為起算點，測繪36×46cm圖廓分幅之1/50,000地形圖。至民國18年，完成黑龍江地區南部計202幅，單色石印印刷。
從1933年起，日軍測繪了東經123°00′〜127°30′、北緯45°10′〜48°10′的松嫩平原地區之1/50,000地形圖；截止1943年底，共測繪274幅。
1935年，滿洲國軍政部參謀司測量科採用平板儀測量方法在哈爾濱附近測繪1/25,000地形圖4幅。1936年，在齊齊哈爾附近測繪43幅。1938年，單色印刷，地名和說明文字註記用中日兩種文字。
民國19年，東三省陸地測量局以其按矩形分幅的實測1/50,000地形圖和1/100,000調查圖為基本資料，共編製黑龍江地區120幅1/200,000地形圖。
民國18年7月〜19年5月，日軍參謀部和關東軍組織作戰、測繪參謀為主體的“參謀旅行”活動，到哈爾濱對用航測方法盜測的1/200,000東北地區作戰地圖進行實地核查。這批圖成了“九一八”事件日本侵略黑龍江地區的工具。
1944年，美國利用「中美航空測量隊」的測繪成果和美國國防部陸軍製圖局已有的中國測繪資料，以經差1°*緯差1°分幅，編製了黑龍江地區緯度50°以南地區的50幅1/250,000地形圖。
1946年後，蘇軍總參測繪局利用其編製的1/100,000地形圖為基本資料，編製了黑龍江地區120幅1/200,000地形圖。
民國初期，俄軍測量團以其實測的1/84,000地形圖為基本資料，編製了黑龍江地區依蘭縣以東1/500,000地形圖6幅。該圖後被日本翻印。民國8年，我參謀本部製圖局將該圖名稱注記譯成中文，一一書寫，剪貼於原印刷圖上，進行翻印，使得圖上共注有漢、俄、日3種文字。
1946後，蘇軍總參測繪局利用其編製的1/200,000地形圖為基本資料，編製了黑龍江地區23幅1/500,000地形圖。
東北淪陷後，日軍陸地測量部利用其測製的1/100,000地形圖為基本資料，編製了覆蓋黑龍江地區1/500,000輿圖，這批圖成為日軍侵佔中國的作戰指揮用圖和空軍用圖。
民國19年，參謀本部陸地測量總局按照《國際百萬分一輿圖》的分幅格式， 採用經差6°*緯差4°分幅，以實測1/50,000地形圖和1/100,000調查圖為基本資料，編繪《百萬分一中國輿圖》*1，其中黑龍江地區9幅。因抗日戰爭開始，以編繪稿用紅、綠 、黑、紫、黃、淺藍及深藍七色試印。居民地、道路、水系表示詳細，其它要素由於缺乏資料表示粗略，地貌用暈滃法表示。(初稿試印，第二版《百萬分一中國輿圖》，全數71幅)
民國32年，軍令部第四廳利用日本測製的黑龍江地區1/100,000和部分1/50,000地形圖為基本資料，採用蘭伯特投影，海福特橢球體，按國際分幅(經差6°*緯差4°)，編繪《百萬分一中國輿圖》(第三版，全數85幅)，其中黑龍江地區9幅，地貌採用等高線加分層設色表示。
1946年後，蘇軍總參測繪局以其編製的1/500,000地形圖為基本資料，編製了黑龍江地區9幅1/1,000,000地形圖。
黑龍江省各階段測繪機構完成之地圖，在廣惠專案中檢整出之成果，參閱表1暨各尺度圖產品舉例。
註釋
1.中華民國在大陸時期對「百萬分一中國輿圖」之編製生產主要有三次。
政府遷臺以後，聯勤測量處於民國44年將36年版中國百萬輿圖再重行修編，採用國際標準圖式彩色印製出版，圖組號CMS-L300「百萬分一中國輿圖」-85幅。賡續，聯勤測量處於民國51年更新為圖組1301「國際百萬分一中國輿圖」-86幅(標準圖幅最多之圖組)。
參考文獻
1.《中國測繪史》編輯委員會，《中國測繪史》第二卷，測繪出版社，北京市：2002。
2.龍志網_志書庫_黑龍江省志·測繪志。
http://shuju.zglz.gov.cn/BookRead.aspx?BookID=201708230007
表1_1 黑龍江測繪機構歷史地圖廣惠專案檢整清單
表1_2 黑龍江測繪機構歷史地圖廣惠專案檢整清單
[《中俄滿洲里界約》，又稱《齊齊哈爾協議書》，宣統3年簽訂，為不平等條約；以額爾古訥河為界，將河中280個洲渚，160個劃歸俄方，120個劃歸中方；這水界部分之附圖，計有4頁。額爾古訥河和俄羅斯境內的石勒喀河交匯後形成黑龍江。]
[本圖集計有：道圖4、府圖7、州圖1、廳圖6、縣圖7及其他3等28幅。各圖尺度為1/1,750,000〜1/ 150,000。]
[愛琿城，即黑龍江城，1900年被俄人毀。這幅就是”江東六十四屯”之圖，其位於精奇里河口南至霍爾莫勒津屯，黑龍江左沿岸地帶，南北70餘公里，東西40餘公里，通稱”江左旗屯”。]
[飛遠專案圖資。]
[飛遠專案圖資。]
[飛遠專案圖資。]
[本圖組係美國陸軍製圖局(U.S. AMS)製作發行，廣惠專案檢整有433幅，其中《L542_東北九省及熱河地形圖》，計43幅。此幅係運用1951年版美製《二十五萬分一滿洲》(L541)_NL52-7幅(ed.1)，加上當時即時相關圖資修訂，於1955年(民國44年)編印發行(ed.2)；我聯勤測量製圖廠於民國56年翻印。]
[日軍陸地測量部利用其測製的1/100,000地形圖為基本資料，編製了覆蓋黑龍江地區1/500,000輿圖，這批圖為日軍侵佔中國的作戰指揮用圖，全數為55幅；廣惠專案檢整「接收日製圖」計有51幅。]
[日軍陸地測量部在東亞地區製作之五十萬分一輿圖，廣惠專案檢整計有202幅。]
[本圖組係利用日製《五十萬分一東亞地圖》修正複製，廣惠專案檢整僅有36幅。]
[本圖組係利用日製《五十萬分一東亞地圖》修正複製；廣惠專案檢整日製圖單色有167幅、多色202幅，本製圖單色有258幅。]
[本圖組係在《五十萬分一中國輿圖》(亦稱《五十萬分一全國地形圖》)上加註兵要資料，全數185幅。]

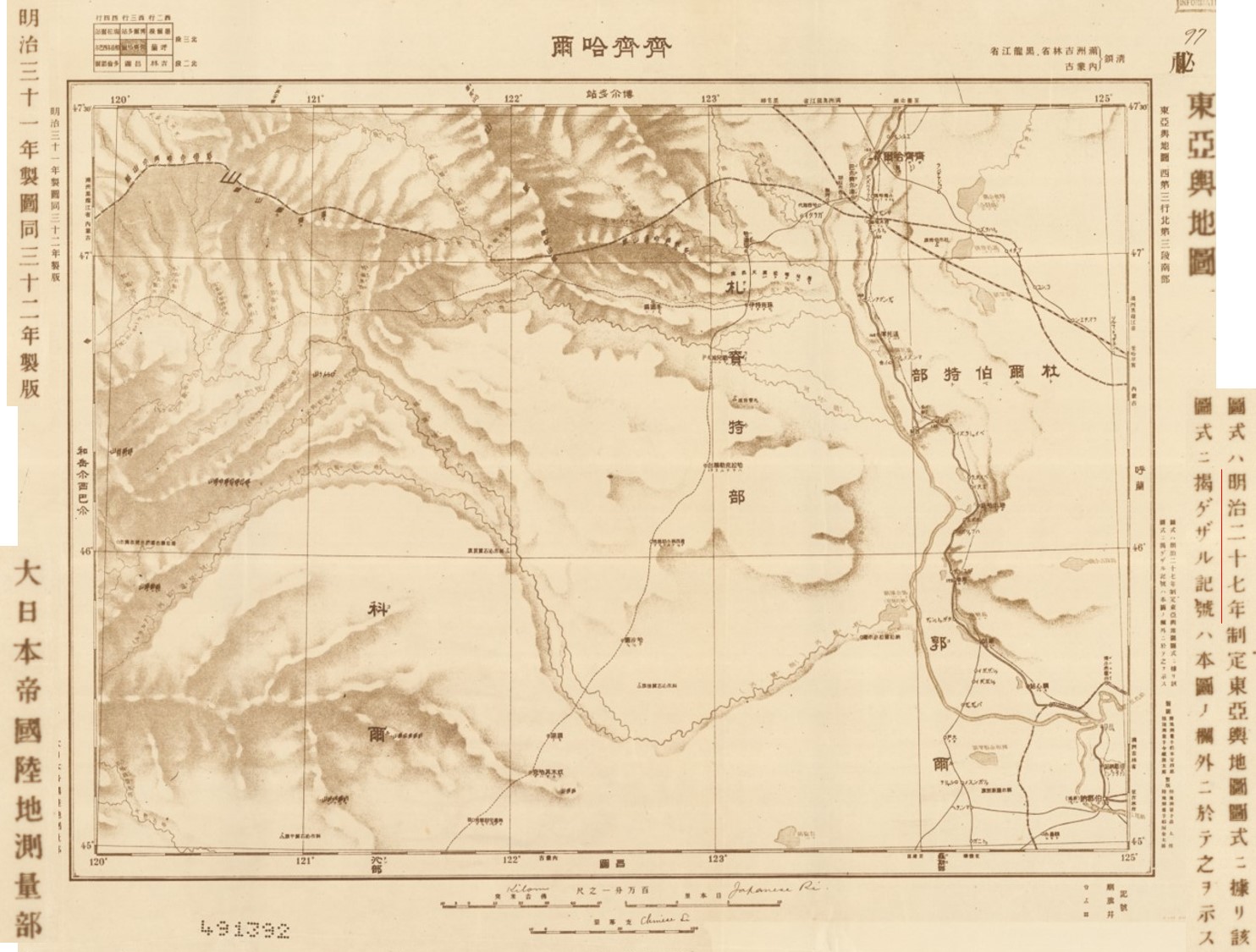

[第一版百萬分一中國輿圖(111幅)，格式是引自日製《百萬分一東亞輿地圖》中國部分(149幅)，圖式則大不同。龍江，即是齊齊哈爾；濱江，即是哈爾濱。]
[第二版百萬分一中國輿圖(71幅)，其中黑龍江地區9幅。這是首次採用國際標準分幅(經差6°*緯差4°)，編繪稿試印圖。]
[第三版百萬分一中國輿圖(85幅)，其中黑龍江地區9幅。此版本原是單色製印，聯勤總部測量處於民國44年將此再重行修編，採用國際標準圖式(IMW格式)彩色印製出版。]
[第四版百萬分一中國輿圖(86幅)；其中黑龍江地區9幅。這版本主要是譯註自美軍版。]
[本圖組是以第三版百萬分一中國輿圖(85幅，單色；其中黑龍江地區9幅)為底圖，加繪兵要資訊。]
[《中國測繪史》載：從1905年五月起至1906年底，沙俄軍事測量團在黑龍江地區松嫩平原吉牡丹江流域，測製1/84,000。全數244幅，廣惠專案檢整出有191幅。]
