陝西於清初開始經緯度測量和實測全省地圖，清末建立了省測繪機構，始行測繪教育。清光緒12年(1886年)十月，清朝政府成立「會典館」，並在全國開展測繪《清會典圖》。為測繪《清會典圖》，會典館於光緒15年(1889年)十月，通知各省測繪省、府、州、縣地圖，隨即多數省設立了測繪機構。陝西巡撫於光緒15年十一月在布政使司內開設「陝西省輿圖館」，地址在今西安市北院門大街與社會路之間鼓樓東北處，是陝西最早的測繪機構；並開始測繪陝西會典圖，至光緒25年(1899年)11月15日測繪完成《陝西全省輿地圖》，經過校核、縮編、繪圖、纂說，四色繪製，石印出版，共裝訂為兩冊，內有省、府、州、縣圖105幅，附有圖說和七格表*1；這次測圖係以陝西人為主，規模之大，人數之多，是陝西有史以來的首次。光緒19年(1893年)十月，陝西省輿圖館測繪完成1/7,800《陝西省城圖》；這是西安有史以來第一次實測的大比例尺平面地圖。光緒31年(1905年)二月，陝西設督練處，處下設兵備、參謀、教練三處，參謀處設謀略、測繪二科。
「陝西陸軍測量局」於民國2年成立，隸屬省政府。民國19年12月29日陝西陸軍測量局改名「陝西省陸地測量局」，局下設地形、製圖二科。民國31年3月測量總局改編，將測量第二隊併入陝局；民國34年6月軍令部裁員縮編，改組陝西省陸地測量局為「測量第六隊」，約在民國37年又改稱「地形測量第六隊」，38年春，南遷四川成都。
陝西省陸地測量局於民國14～22年勘測、調查了全省長城以南1/100,000地形圖；民國4～36年迅測(平板儀測繪)關中、商洛地區1/50,000地形圖283幅(占應測幅數的45.3%)；測繪1/25,000地形圖91幅(約占全省面積的4.4%。西安附近12幅)；測繪1/10,000地形圖153幅(約3 000Km2)。
民國28年4月，陸地測量總局將測量第一隊裁撤，在寶雞市設置「陝甘測量總隊」，31年9月改為「地形測量第二隊」，34年撤銷。該隊平板儀測繪1/50,000地形圖318幅，其中有陝西寶雞地區及以南51幅。
陝西陸地測量局於民國6～22年，勘測、調查了陝西全省1/100,000地形圖204幅，覆蓋了長城以南全省土地。民國22年按兩省調查圖編纂了陝西、綏遠1/100,000地形圖15幅。陸地測量總局於民國19年編纂了陝西、河南1/100,000地形圖7幅；民國24年利用民國16年調查圖，修正了陝、甘1/100,000地形圖29幅。

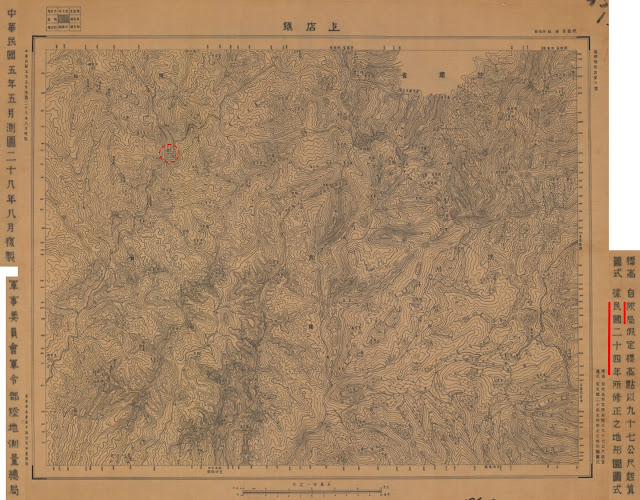

陝西規劃全省測繪1/50,000地形圖629幅，到民國34年10月，僅測繪了152幅；到民國36年3月，測繪了232幅，其中160幅為勘測圖，這些1/50,000勘測地形圖，主要為關中地區，寶雞以南及鳳縣、略陽縣地區，安康地區。陝西1/50,000勘測地形圖從民國4年開始執行，起初以縣城清代測量的經緯度為控制後來逐步“採用三角點與交會圖根點”為控制，用假定座標。高程以陝西省陸地測量局院內假定點高程97m起算，按要求每幅圖內應有2個三、四等水準點。圖式依據民國3年所定的地形原圖圖式、民國24年修正的地形圖圖式。等高距平地10m，丘陵地和山地20m。圖廓為36×46cm矩形，不按經緯度分幅(即所謂的「五萬舊圖廓」)。
抗戰期間日軍於民國31年，航測咸陽到華縣渭河南岸1/50,000路線圖14幅。民國8、11、24、36年編印陝西省1/500,000地圖，以民國24年圖為最佳，地形用等高線表示，五色膠印。
陝西省各階段測繪機構完成之地圖，在廣惠專案中檢整出之成果，參閱表1暨各尺度圖產品舉例。
註釋
1.第401廠在歷史地圖典藏專案(廣惠專案)中，檢整出清繪圖計有1省圖及6府5直隸州之各縣總圖(86幅)、總圖表(84幅)及分圖(151幅)。另有專章提報。
參考文獻
1.《中國測繪史》編輯委員會，《中國測繪史》第二卷，測繪出版社，北京市：2002。
2. 陕西省志_測繪志
http://dfz.shaanxi.gov.cn/sqzlk/xbsxsz/szdyl/chz/
表1_1陝西測繪機構歷史地圖廣惠專案檢整清單
表1_2陝西測繪機構歷史地圖廣惠專案檢整清單
表1_3陝西測繪機構歷史地圖廣惠專案檢整清單
[1/200,000民國圖是依參謀本部第五局於民國3年訂頒的《二十萬分一地形圖編纂規則》執行，並根據《二十萬分一圖略圖式》(民國2年)繪製。當年測圖前由中央的製圖局將每幅的圖廓線及圖內清代天文點先行印在編稿圖紙上，再分發到各省陸軍測量局。圖面有方格，每方經緯度差值10'。]
[研判運用陝西省陸地測量局於民國14～22年繪製的1/100,000勘測圖，依據民國22年圖式勘測，修正清繪於映繪紙(版)，再予印製出版。]
[「總局版」應是同源於「省局版」。]
[此係中研院近史所典藏數位圖資。依所採用民國6年圖式，研判係陝西省陸地測量局於民國14～22年繪製的1/100,000勘測圖。]
[飛遠專案計204幅。依所採用民國6年圖式，研判係陝西省陸地測量局於民國14～22年繪製的1/100,000勘測圖。]
[此是內政部「近代中國歷史地圖與遙測影像數位化計劃」圖資，飛遠專案也是同樣圖資。標高基準所稱的”本局”，是指”陝西陸軍測量局”，也是測圖單位。參謀本部陸地測量總局係民國17年才成立，顯然在這之後才予以複印的。]
[此圖與前圖是同源，這”陝局”就是陝西省陸地測量局(民國19年更名來)。]
[這是新版圖(賦予圖號是6碼)，分幅與舊版(圖號是4碼)是不同，標高基準也不同，且有方格網。]
[日軍於民國31至32年間，在這區域採航空測量繪製計有10條五萬分一路線圖，合計95幅。”咸陽–鳳縣”線，計有14幅。]
[「西京籌備委員會」(民國21〜34年)，主要目的在建設陝西西安成為「西京」(陪都)。1/10,000航測原圖。]
[此圖組應該是與上圖組相同。]
[此圖組之原圖，係上圖組。唯軍委會軍令部陸地測量總局是民國27年才更名來。]
