清光緒16年(1890年)為辦理《清會典圖_江蘇全省輿圖》*1(卷170〜173)，委由南京「江蘇書局」綜司其事，依中央「會典館」編繪章程，開編《江蘇全省兩司八府三州一廳圖說》；圖集於光緒21年(1895年)印製完成，分裝三冊：省、司、府、州、廳圖為一冊，縣圖二冊，總計含圖85幅。(廣惠專案未檢整出相關圖資)
清光緒32年(1906年)於南寧(今南京)大行宮成立「南洋陸軍實地測量司」，下設三角、地形、製圖三股。當時主要從事蘇南及長江兩岸地區1/20,000、1/25,000大尺度地形圖之測繪。
民國建立後，於民國元年在南京大石橋成立「江蘇陸軍測量局」*2，下設三角、地形、製圖三課，展開省區範圍之測繪；直到民國17年11月江蘇陸軍測量局被裁併，在同址設置主管全國測繪的「參謀本部陸地測量總局」，局內設局本部及總務、三角、地形、製圖等四科。
「滬軍都督府」係於宣統3年9月16日設置，為軍政合一的臨時機構，民國元年7月31日撤銷；上海地區測繪事宜歸於江蘇省管轄。
江蘇省各階段測繪機構完成之地圖，在廣惠專案中檢整出之成果，參閱表1暨各尺度圖產品舉例。
註釋
1.清同治2年(1863年)朝廷為勘定各省疆界，於蘇州設置「江蘇省輿圖總局」，隸屬江蘇布政司；於同治4年開始測編《江蘇全省輿圖》(同治版)，於同治12年(1874年初)刊行，是江蘇建省後官方編製的第一部省地圖集。光緒版《江蘇全省輿圖》，即是以「同治版」為藍本。
2.《方志江蘇》載民國2年「江蘇陸軍測量局」在南京成立。但在民國元年測繪之地圖上，有註「江蘇陸軍測量局」。參閱《津浦鐵路南北段路線車站圖》、一萬分一《上海附近地形圖》等地圖。
參考文獻
1.上海市地方志辦公室_上海通志_第一卷建置沿革
http://www.shtong.gov.cn/Newsite/node2/node2247/node4562/index.html
2.江蘇地情網_方志江蘇_志書_測繪志(40卷)
http://58.213.139.243:8088/FZJS/pdfpage.html?njbm=ZSP320000199907
表1_1 江蘇測繪機構歷史地圖廣惠專案檢整清單
表1_2 江蘇測繪機構歷史地圖廣惠專案檢整清單
[總圖是南京第一測量分局繪印，南北段圖(下圖)同時由江蘇陸軍測量局繪印的，推斷前者是從屬於後者。]
Ù 1/1,250,000《津浦鐵路南北段路線車站圖》民國元年繪印 江蘇陸軍測量局 78.7x47.5cm
[南北段圖與總圖樣式相同，圖幅設計略有差別；前者為三色表現，且有各站里程數。]
Ù1/20,000《田莊鎮地形圖》(江蘇) 宣統2年實測、3年製圖 南洋陸地測量司 55x46cm

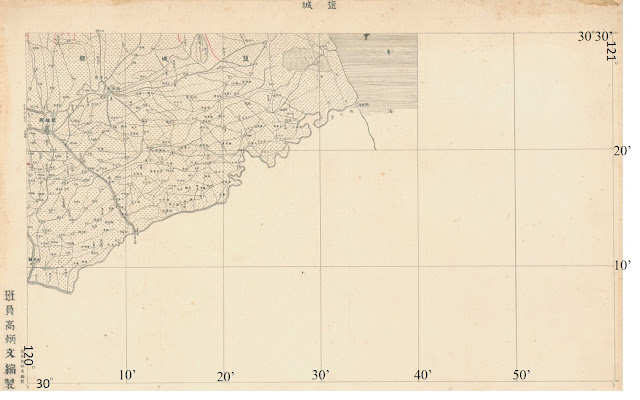

Ù《江蘇二十萬分一圖》_鹽城(縮繪稿) 民國4年 江蘇陸軍測量局 1°*30’
[此圖組係舊圖幅，採用十萬圖或實測五萬圖縮小清繪後編貼，製版印刷。全圖組計有46幅印刷圖。]
Ù《江蘇十萬分一地形圖》_海安鎮(縮繪稿) 民國11年 江蘇陸軍測量局 30’*15’
[此圖組係勘測調查圖(舊圖幅，有10’x5’方格線)，採用實測五萬圖縮小，調繪補正後，再清繪後編貼，製版印刷。]
Ù《江蘇五萬分一地形圖》_瀏河鎮(編稿版) 民國7年縮製 江蘇陸軍測量局 46x36cm圖廓
[五萬單色舊圖廓(係依4碼圖號判定)，採用1/25,000圖縮小清繪再予編貼為編稿版。圖幅，係46x36cm矩形圖廓，含圖外整飾整圖幅大小約為53.5x44.5cm。1/25,000地形圖單色舊版亦是46x36cm圖幅。]
Ù《江蘇二萬五千分一地形圖(省版)》_幕府山(原圖) 民國2年測圖、4年製印 江蘇陸軍測量局 46x36cm圖廓
[測版四塊，再編貼之。都督府即是清朝的督署、民國的第一次臨時大總統府。]
Ù《江蘇二萬分一地形圖》_湯泉鎮(原圖) 民國元年測圖、製印 江蘇陸軍測量局 55x46cm圖廓
[第一次臨時大總統府，是原清朝的督署，之後再改為都督府。]
Ù1/10,000《上海附近地形圖》_龍華鎮(清繪圖) 民國元年測圖 江蘇陸軍測量局 60x47cm圖廓
[本圖組檢整僅徐家匯、龍華鎮、楊師橋、高昌廟等四幅。]
Ù1/5,000《南京北部地形圖》_鼓樓(原圖) 民國12年測圖 江蘇陸軍測量局 57x46cm圖廓
Ù1/500《寧路獅子山砲台圖》_第一幅(原圖) 民國元年測圖、4年製印 江蘇陸軍測量局 60x45cm圖廓
[此砲台圖計有4幅。]
