地圖上玉山高程之演化(1845年〜)

 2023.3.4改版

[本文係以玉山(新高山)高程3997m之謎(地圖俱樂部2022/11/28)為基礎擴充對玉山歷年命名演進及高程表現變化之範疇,經由歷年相關地圖文獻的研析,使對玉山(命名及高程)有一較完整的認識。]

玉山,早期漢人因其山頂石英岩日照發光如白玉,乃稱之為玉山」,最早文獻見於清康熙年間1685年編纂的臺灣府志*1鄒族稱之為Patungkuon(八通關),意思是發亮的山,泛指玉山及周邊諸群山,玉山最高而稱八通關山。在西方玉山最早在文獻上的記載是1857(玉山國家公園管理處指稱算是官方版),其被美國商船亞歷山大號(USS Alexander)船長W. Morrison寫入航海日誌,而被西方稱為Mt. Morrison*2。惟英國海軍部(British Admiralty)海道測量局(Hydrographic Office)1845年出版之航海地圖《ChinaŸFormosa Island》中已標注”Mt. Morrison”高程”10800” (參閱圖1_1)此係18441845年為英國政府從事臺灣地區海圖測繪的Richard Collinson*3命名的,據傳是為了紀念英國第一位於1807年來華傳教的牧師馬禮遜(Robert Morrison, 1782-1834)而取之山名*4這是地圖文獻上第一次出現Mt. Morrison的山名及標高10,800(3,292公尺)

Ù1_1 海圖《ChinaŸFormosa Island(1845)

[地圖文獻上第一幅標註Mt. Morrison及高程10,800呎之地圖。]



美國東印度艦隊司令Matthew Calbraith Perry在遠征日本的途中,將其測量資料再依據Collinson海圖(1845)增補修訂,由Francis L. Hawks1856年繪製《The Island of Formosa(參閱圖1_2)發表在其《美國艦隊遠征中國海域與日本記》報告中,圖內的Mt. Morrison,高程標註”108000”(應為10800)。另類同標註之地圖《Sketch Map of the Island of Formosa(1864)參閱圖2

Ù1_2 Perry版《The Island of Formosa(1856)

[美國繪製台灣地圖的第一幅]



Ù2 郇和版《Sketch Map of the Island of Formosa(1864)



1871年美國領事年度報告書中,由美國駐廈門領事李仙得(LeGendre, Charles William 1830 –1899)1870年繪製的《Formosa Island and the PescadoresŸChina (參閱圖3_1),圖中的Mt. Morrison註記下方有標記是參考Brooker的測量資料(18581867)*5Mt. Morrison的高程是12,850(3.917公尺),此是Mt. Morrison地圖文獻上的新標高。推進到1895馬偕(Mackay, George Leslie 1844-1901)出版《From Far Formosa》一書,附圖《Island of Formosa(參閱圖3_2);此圖與李仙得版《Formosa Island and the Pescadores》相當近似圖中標註Mt. Morrison高程”12850”

Ù3_1 李仙得版《Formosa Island and the Pescadores(1870)



Ù3_2 馬偕版《Island of Formosa(1895)



1874(清同治13)之後繪製的《大清一統海道總圖》中對於中國沿岸水文、暗沙、經緯刻度及海水漲、退潮時分均有詳細載錄,是一幅精緻且詳細的海道總圖圖中對臺灣的沿海情況也有很清楚表現,而臺灣地圖上有磨利生山的標註這應是從西方地圖直接引用Mt. Morrison的音譯而來,高程數12,850呎亦同。參閱圖4

Ù4 《大清一統海道總圖》臺灣之截圖(1874)



日本陸地測量部於1895(明治28)年發行一幅四十萬分一《輯製台灣全圖》,圖內註記有モリソン山(Mt. Morrison),標高註為”3917”(公尺),此係出自西方地圖(18826月,英國博物學家Francis Henry Hill Guillemard在著作裡發表《馬凱查號巡航勘察加半島與新幾內亞,以及對福爾摩沙、琉球與馬來諸島的記錄Map of Formosa)中的Mt. Morrison 高程”12850”() (1=0.3048公尺)。參閱圖5

Ù5. 1895年日製圖與1882年英製圖之部分截圖對照



日本陸地測量部臨時測量部於18951896(明治2829)在臺灣執行迅速測圖(沒有正規三角點基礎下施行之測圖),繪製《臺灣五萬分一圖》*6105並予以縮編成《臺灣假製二十萬分一地形圖》14幅,於1897(明治30)製版。

在二十萬分一地形圖上,獨立標高點(尚未有三角點標石)新高山標註為”4145”(公尺)另德製《Karte von Ost-China 11 000 000_Amoy(厦門)幅,1903年出版標註Nütaka yama(Morrison)高程為”4145”顯然,德國陸軍參謀處測量部編纂此圖時是參用日製《臺灣假製二十萬分一地形圖》。參閱圖6

Ù6 德製Karte von Ost-China 11 000 000與日製《臺灣假製二十萬分一地形圖》部分截圖對照



當年日本官方開始對玉山進行測量,發現早期西方人所稱的Mt. Morrison高程有13, 679日尺(4,145公尺) *7,比日本富士山12,460日尺(3,776公尺) *8還高;在1897(明治30)年製印《臺灣假製二十萬分一地形圖》之前628日明治天皇將臺灣最高山命名為「新高山(Niitaka yama) *9。這山名直到戰後1947(民國36)1129日臺灣省政府訓令將新高山更名為「玉山」。

臺灣總督府臨時台灣土地測量局以三角測量方式於1904(明治37)年測得新高山高度為13,020日尺(3,945公尺),此為日製二萬分一《臺灣堡圖》上標註的數值(參閱圖7)1908(明治41)11月下旬,地形測繪技師野呂寧(總督府任命之蕃地地形測量主任)前往新高山進行山區測量,隔年確認新高山高度為13,075 日尺(3,962公尺),此為日製五萬分一《臺灣蕃地地形圖》上標註的數值(參閱圖8)幾年後陸地測量部1925(大正14 )年確認新高山為3,950.0公尺*10,此即日製《臺灣五萬分一地形圖》上標註的數值(參閱圖9)

Ù7 日製二萬分一《臺灣堡圖》_新高山(部分截圖) 明治37(1904)年調製明治39(1906)年出版  臨時台灣土地測量局臺灣日日新報社  經差6’x緯差4’

[1898(明治31)1904(明治37)臺灣總督府臨時台灣土地測量局執行土地調查工作,繪製二萬分一《臺灣堡圖》465幅。1906(明治39)年由臺灣日日新報社印製出版]

[日本殖民地測繪系統_臺灣總督府臨時台灣土地測量局,高程採日尺1日尺=0.30303公尺]

Ù8 日製五萬分一《臺灣蕃地地形圖》_新高山(部分截圖大正4(1915)年製版印刷  臺灣總督府民政部蕃務本署  經差15’x緯差10’

[1909(明治42)1916(大正5)臺灣總督府完成測繪蕃地的五萬分一《臺灣蕃地地形圖》(亦稱《五萬分一堡圖》) 68幅。]

[日本殖民地測繪系統_臺灣總督府民政部,高程採日尺]


Ù9-1 日製《臺灣五萬分一地形圖》_中央研究院人社中心《台灣百年歷史地圖》部分截圖(1924)

[中研院GIS研究專題中心「臺灣百年歷史地圖」上是初始測繪圖資,部分山區尚未測繪完成。參閱後圖9-21944年版,則已補齊滿幅。文獻載:大正14 (1925)年確認新高山為13,035日尺(3,950公尺)]

[日本中央測繪系統_參謀本部陸地測量部,高程採公尺]

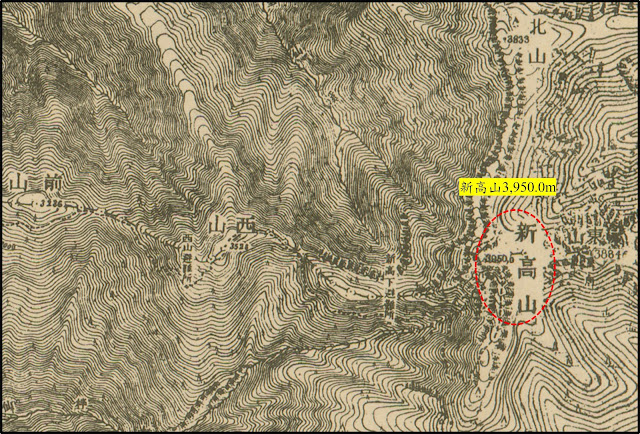

Ù9-2 日製《臺灣五萬分一地形_新高山(部分截圖昭和19(1944)年製版  參謀本部  經差15’x緯差10’

[陸地測量部於1924(大正13)1944(昭和19)年測繪《臺灣五萬分一地形圖》,共117 (含澎湖群島7)本幅(4_新高山)是編纂圖,實測圖與地上寫真測量*11併用。A.1927(昭和2)年實測的五萬分一地形圖;B.1919(明治43)年臺灣總督府測製的五萬分一蕃地地形圖;圖料表可參閱後圖12]



日製《臺灣五萬分一地形圖》,日本參謀本部陸地測量部係於1924(大正13)年開始測圖調製,至日治後期部分圖幅運用1944年航照修測(Photo Planimetric)加印棕色圖資,1945年由台灣軍司令部再複製發行。其測製之相關數學基礎,投影多面體投影法(Polyhedral Projection)參考橢球體1841白塞爾橢球體 (Bessel Ellipsoid)坐標系台灣方格網(地圖上沒有印出)

美製《臺灣五萬分一地形圖》(L792)美國陸軍製圖局(U.S. Army Map Service, AMS 1941–1968)1944年起開始製作。新高山(玉山)(2217 Ⅱ)第一二版沿用日製版採用多圓錐投影(日本稱多面體投影) ,運用日製版的二萬分一堡圖(1904)、五萬分一地形圖(1929)等圖資編纂參閱圖10接續第三版於1951年採用日製五萬分一地形圖_新高山1944年版實測圖(前圖9-2)編纂並採用1948年航照修測1952/4印製發行參閱圖11_1譯註版(11_2)則是聯勤測量製圖廠(401廠之前建制稱謂)1952/12翻印自美版圖部分圖資內容有修訂此幅(日製版&美製版&譯註版)之編製圖料表參閱圖12

Ù10 美製版《臺灣五萬分一地形圖》_NIITAKA-YAMA(部分截圖)  1944印製發行  AMS_ L792  2ed.

[本圖組(L792)採用多圓錐投影(Polyconic Projection)世界多圓錐1,000碼方格網,全英語標註。本幅(2217 Ⅱ)係採用日製《臺灣五萬分一地形_新高山幅(1929)二萬分一《臺灣堡圖》_新高山幅(1904)等圖資編纂地名係採日語羅馬拚音(Modified Hepburn)系統。圖幅下半部暫為空白無圖資(日製圖亦是空白)1925(大正14 )年已公告新高山高程為3,950公尺由日製圖(9-1)字跡研判誤認為”3850”如右上附圖]



Ù11_1 美製版《臺灣五萬分一地形圖》_HSIN-KAO SHAN(部分截圖)  1951年編纂1952/4發行  AMS_L792  3ed.

[本幅係採「世界橫麥卡托(UTM) 1,000公尺方格網」(黑色),附加「世界多圓錐1,000碼方格網」圖框線短線標註(棕色)。地名雙語標註。]

[新高山高程標註值是”3997”推斷是採氣壓高程測量測得棕色表現。圖內其他三角點高程是黑色表現例如在其西南4公里多處的南玉山高程標註是”3381”(參閱後表2)其是原水準測量測得之高程]



Ù11_2 譯註版《臺灣五萬分一地形圖》(L792)_新高山(部分截圖)  1952/12翻印發行  聯勤總部測量處

[本幅係聯勤測量製圖廠運用美製版(AMS ed.3)將地名及圖外說明予以譯註並修訂了部分行政界線(紫色)翻印之]



Ù12 《臺灣五萬分一地形圖》__新高山(玉山),各類版(日製版&美製版&譯註版)之圖料表



美製版五萬分之一地形圖之相關數學基礎,1944年版(L792 ed.1ed.2)投影多圓錐投影,1951年版以後(L792 ed.3ed.5)採橫麥卡托投影。參考橢球體是國際橢球體 (GRS-1924/1930)。坐標系有三種模式,(1)1944年版(L792 ed.1ed.2)採「世界多圓錐1000碼方格網」,ⅢND區;(2)1951年版(L792 ed.3)採「世界橫麥卡托(UTM) 1,000公尺方格網」,5051(黑色方格網),附加「世界多圓錐1,000碼方格網」圖框線短線標註(棕色)(3)1954年版以後(L792 ed.4ed.5)採「世界橫麥卡托(UTM) 1,000公尺方格網」。參閱圖13

Ù13 美製版五萬分一地形圖之坐標系對照

[左圖係最早1944年採用「世界多圓錐方格網」標註中圖係1951年以後投影改換過渡期採雙方格網標註。右圖則係1954年以後採用UTM方格網標註]



1950年,美軍AMS改算台灣地區日治時期三角點成果(多面體投影),這主要包含有1900-1904年間臺灣總督府、1909-1942年間日軍陸地測量部及1903-1938年間日本水道部等三部分。新的UTM方格網坐標(縱橫線)成果,於1956-1957年間聯勤總部測量處印製出版《台灣五萬分ㄧ三角點成果表》(美軍改算版)27參閱圖14

Ù14《臺灣五萬分一地形圖》_玉山幅,玉山(新高山)ㄧ等三角點成果表

[多面體投影(美稱多圓錐投影)改換為橫麥卡托投影的縱橫線坐標值之成果。右側略圖是1952年版圖截圖,上頭之新高山高程是3,997公尺(氣壓高程測量高程);惟該點位高程數登錄是3,950公尺(水準測量高程)這成果與1970年公布之統一改算版」相同,且應用於繪製新圖幅老五萬分之一地形圖]



五萬分一地形由多圓錐投影改換採橫麥卡托投影由白塞爾橢球體改採國際橢球體 (GRS-1924)所以有雙方格網標註照理日製圖(前圖9_2)上的新高山高程是3,950公尺(水準測量高程)且成果表登錄的也是3,950公尺(前圖14)控制點展繪標註值應該是”3950”才對何以美製版會有”3850””3997”的數值出現 ?

前圖10新高山高程標註是”3850” ?研判表1各版四個山頂高程,1929年日版圖(前圖9_1)1944日版圖(前圖9_2)新高山高程是”3950”但美版圖(前圖10)當時作業時,可能有失誤判讀日版圖上的”9”數值為”8”

Ú1 鹿林山到新高山各山頂高程表


至於”3997” ? (前圖11_1)本文推論當年美軍採用氣壓高程測量 *12施測玉山高程(點名還是新高山),獲得3,997公尺這數值圖上以棕色表現;而圖內其他大部分三角點高程是黑色表現還是原來是日測水準測量之高程數

美製五萬分一地形圖於1956年修訂發行第五版時新高山(玉山)高程還是標註為”3997”聯勤測量製圖廠於1957年第二次翻印時也比照1968年第三次翻印時由於還是第五版美製圖並未按1957年發佈的《台灣五萬分ㄧ分幅三角點成果表》修(),故新高山(玉山)高程也還是標註為”3997” (參閱15)。何以如此,很大原因是未重新航照,而未予修測相關之等高線還維持原樣所以新高山(玉山)高程持續標註為”3997”直到1970L7001圖組(新圖幅老五萬分之一地形圖)產出時才標註為”3950”

Ù15《臺灣五萬分一地形圖》(L792)__玉山(部分截圖)  1968/5翻印發行  聯勤總部

[1957/7第二次翻印時是美製版AMS ed.5。本幅聯勤測量製圖廠還是運用美製版(1956AMS ed.5)再予修訂,為第三次翻印。由於當年這區域還未重新航照,故未修測等高線,所以新高山(玉山)還是標註為”3997”]



1966523中美合作製圖會議決議為有效運用圖面面積,並精減製圖材料、人力、財力、及攜帶便利起見,將圖廓緯度0°至36°間,五萬分一地形圖圖幅自[經差15’x緯差10’]擴大為[經差15’x緯差15’]台灣地區組號由”L792”更改為”L7001”;此圖組概稱「新圖幅老五萬分之一地形圖」,計有78。採航攝立體製圖方式成圖,且以《台灣省五萬分ㄧ分幅三角點成果表》(統一改算版)展繪圖內控制點所以新高山(玉山)高程標註為”3950”參閱圖16

Ù16《臺灣五萬分一地形圖》(L7001)__玉山(部分截圖)  1973/6繪製發行  聯勤總部測量署  15’x15’

[新圖幅老五萬分之一地形圖係於1969/71979/6(5968年度)繪製發行(多版次)。運用1968年開始計算,1970年公布的《台灣省五萬分一地形圖分幅三角點成果表》(統一改算版)展繪控制點採用19471966年航測照片,多倍投影測圖儀測製78幅。本幅是第二版,第一版是1970繪製發行]



19761979年辦理台灣地區基本控制點檢測後1980公布的新《台灣地區三角點成果表》(新檢測版)玉山之高程為3,952.382公尺(三角高程測量)。聯勤第401廠運用新控制點成果編印「新五萬分之一地形圖」及「經建版《臺灣五萬分一地形圖》*13參閱圖17_117_2

Ù17_1 《臺灣五萬分一地形圖》(L7001)__玉山(部分截圖)  1982/6編印發行(1983/12檢印)  聯勤總部測量署  15’x15’

[新圖幅新五萬分之一地形圖係於1979/71982/6編印發行第一版90幅。係採用新編二萬五千分之一地形圖標稿、縮小、編纂成圖。本圖是第一版檢印圖第二版第三版編印發行於1987/61990/6。此系列至1994/61995年度(1994/6)聯勤第401廠開始生產L7031「紅光下可閱讀系列」圖組,主要是坐標系由GRS-67系統改換為WGS-84系統即平面基準由地區性的虎子山基準改換為全球性的WGS-84基準部分圖式也有修訂]

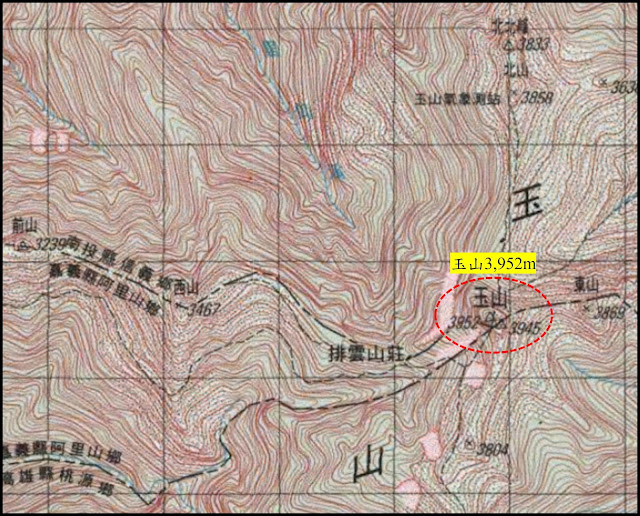

Ù17_2 經建版《臺灣五萬分一地形圖》_中央研究院人社中心《台灣百年歷史地圖》部分截圖(第一版1990/6編印發行)

[內政部委由聯勤第401廠於1989/71991/6運用經建版二萬五千分之一地形圖縮編製印完成。經建版坐標系,是二度分帶TM方格網。軍版是六度分帶UTM方格網。(50帶、51)]



從以上各版圖資研析可知,玉山(新高山)高程3,997公尺是氣壓測量所得高程,存在1952年到1970年間與此期間之前後的高程3,950公尺則是水準測量所得1978年辦理台灣地區基本控制點檢測後,1980年公布玉山之高程為3952.382公尺(三角高程測量)*14。參閱表2。總結這些變化,主要係因為不同時期所採測量方法不同,所導致測量結果的差異。目前玉山山頂或地圖上所標註的數值就是”3952”

Ú2 各式《臺灣五萬分一地形圖》標註玉山(新高山)高程之對照表



總結本文,前經由各地圖文獻的研析理解到歷年來玉山命名及其高程在各式臺灣地圖(五萬分之一地形圖等)中的表現隨著時代演化有不同階段性的展現(轉換點是:下列者有底線之年份及高程值)

1685臺灣府志_玉山à…Mt. Morrison(18451897)、新高山(18971947)

à1845CollinsonChina  Formosa Island_Mt. Morrison 10,800(3,292公尺)

à1856PerryThe Island of Formosa_Mt. Morrison 10,800

à1870李仙得《Formosa Island and the Pescadores  China_Mt. Morrison 12,850(3,917公尺)

à1874年《大清一統海道總圖》_磨利生山 12,850

à1882年《馬凱查號航線圖_Map of Formosa_Mt. Morrison 12,850

à1895年馬偕《Island of Formosa_Mt. Morrison 12,850

à1895年四十萬分一《輯製台灣全圖》_モリソン山 3,917公尺(12,850)

à1897《臺灣假製二十萬分一地形圖》_新高山 4,145公尺

à1904二萬分一《臺灣堡圖》_新高山 13,020日尺(3,945公尺)

à1909五萬分一《臺灣蕃地地形圖》_新高山 13,075日尺(3,962公尺)

à1925日製版《臺灣五萬分一地形圖》_新高山 3,950.0公尺

à1944年美製版《臺灣五萬分一地形圖》L792_NIITAKA-YAMA 3,850公尺(3,950之誤)

à1952翻印版《臺灣五萬分一地形圖》L792_新高山(玉山) 3,997公尺

à1970新圖幅老五萬《臺灣五萬分一地形圖》L7001_玉山(新高山) 3,950公尺

à1982新圖幅新五萬《臺灣五萬分一地形圖》L7001_玉山3,952公尺

à1990年經建版《臺灣五萬分一地形圖》_玉山3,952公尺

à玉山高程3,952公尺(1978台灣地區基本控制點檢測之成果)持續到今日

1845年至今,前上述16地圖上所見玉山高程,最低3,292公尺,最高4,145公尺並非山有長高或變矮主因在於採不同測量儀器及方法,致所得測量結果有差異。當然,以現今所採用高精密儀器及重力、GPS與水準量測等所獲得成果是最可信賴的



註釋

1.一說最早文獻是《福建通志  台灣府》其是福建巡撫金鋐於1684(康熙23)主修《福建通志》的補刻本(1686),而這版本有關臺灣府相關資料,有可能引用自蔣毓英等編纂的《臺灣府志》文稿(1685)臺灣是在1684年置府[一府(臺灣府)三縣(臺灣縣、諸羅縣、鳳山縣)]第一部地方志,《臺灣府志》是在1685年由首任臺灣府知府蔣毓英與諸羅知縣季麒光、鳳山知縣楊芳聲共同起稿編纂而成。

2.玉山國家公園管理處於民國816月發行《玉山回首》一書有載記(這算是官方版的說法):咸豐8年,西元1857年,駐台南英領事Robert Swinhole,以美商船Alexander號船長W. Morrison航海日記,記載初航安平港時,發現玉山而取船長名命之為Mt. Morrison

3. Douglas Fix2014年發表的繪製福爾摩沙海域英國海軍對臺灣港口、海域之測量,1817-1867一文指出1817-1867年間,英國東印度公司和英國海軍的軍官和水手,在臺灣沿海及澎湖海域進行多次測量工作的統計表(1)


從西元1817年英國東印度公司和英國海軍進入澎湖群島與台灣西部海域進行測量工作後,各類調查資料都被送回英國海軍部的海洋局彙編整理,製圖人員陸續編製一系列地圖,提供軍方艦隊與商人船長、探險家們使用。《China  Formosa Island 1845此圖不僅描繪出台灣的正確形狀,也是西方地圖中第一次出現Mt. Morrison之名的地圖。[語出自「上河文化」]

4.外交部刊物Taiwan Today(前身是Taiwan Journal)_ Taiwan Review中有刊一篇由徐謙信、明有德牧師撰寫的“Lake-in-the-Clouds CANDIDIUS and Snow-capped MOUNT MORRISON”,是19514月發表;文中提到:英國遠東艦隊的Collinson將軍是位對R. Morrison非常敬重的人,他從英國、美國的商人和廣州、澳門的中國人那裡聽到很多關於Morrison的事蹟,並曾在Morrison生病時探訪過他,兩人遂成了好朋友。於是就在從事澎湖群島到福爾摩沙測量任務時,將島上覆雪的高山命名為Mt. Morrison

https://taiwantoday.tw/news.php?unit=12,12,29,33,33,45&post=23246

5.布魯克(E.W.Brooker)先後兩次,於1858(The Inflexible號船長)1867(H.M.S.Sylvia號船長)率艦環台灣島測量沿岸水道與地形。參閱Douglas Fix文之表1


6.《臺灣五萬分一圖》,圖幅為[經差15’x緯差10’],主要是依據《明治二十八年五萬分一遼東半島圖式》(參謀本部編訂)測圖。圖外整飾之標註,在澎湖群島為「混成支隊」,在本島為「臨時測圖部」。《臺灣五萬分一圖》於1897-1903年間製版,標註為「陸地測量部」。推測初步製作有105幅,除中央山脈高山地帶有7圖幅的區域,以及彭佳嶼、七星岩等離島並未製圖外,基本上都已涵蓋臺灣全境。

7.《玉山高度初解探尋陸地測量部新高山真高測量》(翁世豪, 2018)ㄧ文所稱明治29(1896)官方開始對玉山進行測量發現其高度13,967日尺」;這高程值可能有誤。

陸地測量部於1897(明治30)製版的《臺灣假製二十萬分一地形圖》(是採用1895年《臺灣五萬分一圖》縮編)獨立標高點新高山標註為”4145”

圖註4,145公尺約13,679日尺翁文的13,967日尺有誤(日尺指《明治度量衡法》的「曲尺」,訂為10/33公尺=0.30303公尺)

日治時期臺灣地形圖區分為:中央測繪系統(陸地測量部簡稱陸測”)和殖民地測繪系統(總督府製圖部、總督府臨時臺灣土地調查局、蕃務本署、警察本署、土木局等)製作的地圖。高程單位,前者陸測圖採用公尺,後者堡圖(二萬分一及五萬分一)使用日尺

8.日本本土第一高峰富士山不是錐形山頂,無法立一等三角點,因而在富士山(劍峰)及富士白山(白山岳)這二座在火山口兩端的山峰,各立一個二等三角點,以便測量。20028月,日本國土地理院重新測量二等三角点富士山,標高為3775.63公尺

9.新高山日文寫為Niitaka yama德製地圖則標註為Nütaka yama

10.當年日本觀點,視新高山為全國第一高峰1925年之後的昭和時代起相關圖照標示新高山高程都是3,950公尺或13,035

[出自https://www.facebook.com/search/posts/?q=臺灣國定古蹟編纂研究小組 ]



Ù照片右下註記最高峰海拔13,035尺,即高程3,950公尺。

[出自Lafayette Digital Repository_ Lin Chia-Feng Family Postcard Collection 林佳楓家族明信片收藏包含來自台灣、日本、韓國和中國的370張殖民時代明信片(1900-1945)]

https://ldr.lafayette.edu/concern/images/7p88ch96c



11.日文地上寫眞測量就是地面攝影測量(Terrestrial Photogrammetry)攝影測量技術於1921(大正10)陸地測量部自德國引進日本;1923(大正12)年起用於製作五萬分一地形圖1945(昭和20)年採用航空攝影測量技術測製臺灣五萬分一地形圖

12.邱慶端先生(香港大學資訊科技服務高性能計算組)指出[測高技術演進],那個時代可以用的方法有三:(1)氣壓測高。利: 攜行方便易收藏;弊:要到達待測地加上氣壓有氣象變化,距離越遠,精度變低。(2)三角測高。利:不一定要到達待測地;弊:修正較複雜。(3)SHORAN(SHOrt RAnge Navigation)航空測量。

史天元教授(國立陽明交通大學防災與水環境研究中心專案教授)指出據聞美軍係採用氣壓高程測量(Barometric Surveying)施測獲得玉山高度是3,997公尺。即飛機的高程是用氣壓計得到的,玉山的高度是飛機高度減去雷達測的垂直距離;此是屬低精度高程差測量方法,精度低於水準測量和三角高程測量。惟目前尚未得知相關文獻予以印證

13.聯勤第401廠自民國67年度起運用五千分之一、一萬分之一像片基本圖編纂繪製二萬五千分之一地形圖275(第一版)。於6971年度運用二萬五千分之一地形圖縮編完成五萬分之一地形圖90(第一版)。第二版階段7478年度完成經建版二萬五千分之一地形圖261幅。於7980年度運用經建版二萬五千分之一地形圖縮編完成經建版五萬分之一地形圖79幅。

14.近期官方對玉山高程檢測是2017年內政部國土測繪中心正高測量作業,所得玉山高程為3,952.430±0.045公尺(正高)。一般玉山山頂或地圖上標註為3,952公尺均屬合理

 https://www.nlsc.gov.tw/cp.aspx?n=1486

國防部軍備局生產製造中心第401廠測量隊於2018年度執行玉山主峰「衛星控制點調查測量」作業任務進行重力、GPS與水準量測,獲得玉山高程為3,952.4**公尺(正高)。這數值比內政部國土測繪中心2017年採正高測量作業所得玉山高程還高一些



參考文獻

上西勝也(2007),《日本の測量史》。http://uenishi.on.coocan.jp/index.html

[網頁2000120日建置標題為三角点の探訪》,20071月更改為日本の測量史_史跡と標石で辿る]

上河文化_總編輯日記(2019),玉山與地圖的關係(從地圖裡發現Mt. Morrison)()

https://www.sunriver.com.tw/blog/category/editor-diary/

上河文化_總編輯日記(2019)Mt. Morrison的名稱由來

https://www.sunriver.com.tw/blog/category/editor-diary/

小林茂(2011),《外邦圖-日本帝國的亞洲地圖》,pp.166-168東京中央公論新社

()陸地測量部三角科(1925)新高山の高さの測量地學雜誌》,第37巻第440(Vol. 37 No. 10)pp.596-597東京地學學會。

https://doi.org/10.5026/jgeography.37.596

()陸地測量部(1932)臺灣に於ける陸地測量事業の概況地學雜誌》,第44521(Vol. 44 No. 7)pp.377-389東京地學學會。

https://www.jstage.jst.go.jp/article/jgeography1889/44/7/44_7_377/_pdf/-char/ja

()陸地測量部(1933)《昭和八年九月末日現在_陸地測量部發行地圖目録》東京陸地測量部

https://dl.ndl.go.jp/info:ndljp/pid/1172153/8?tocOpened=1

野呂寧(1925),新高山の真高一三O三五尺と確定す前年調查のものより四十尺を減少ず,台灣時報(1925/09)。臺北:臺灣時報。

翁世豪(2018)玉山高度初解探尋陸地測量部新高山真高測量《歷史臺灣》_國立臺灣歷史博物館館刊16171-189臺北國立臺灣歷史博物館。

許哲明、廖泫銘(2017)我國與美國早期合作製圖事蹟之探討地圖,第27期,第5977頁。

許哲明(2022)玉山(新高山)高程3997m之謎地圖俱樂部(2022/11/28)臺北:中研院地理資訊科學研究專題中心。

https://gis.rchss.sinica.edu.tw/category/results/mapclub/page/2/

Douglas Fix[費德廉] (2014), Charting Formosan Waters: British Surveys of Taiwan’s Ports and Seas, 1817-1867.[繪製福爾摩沙海域英國海軍對臺灣港口、海域之測量,1817-1867],《漢學研究》,32卷第2[BIBLID 0254-4466(2014)32:2]7-48臺北:漢學研究中心(國家圖書館)
