清光緒12年(1886年)十月，清朝政府成立會典館，並在全國開展測繪《會典圖》。為測繪《會典圖》，會典館於光緒15年(1889年)十月，通知各省測繪省、府、州、縣地圖，隨即多數省設立了測繪機構。河南省並未設輿圖局，而是責成河南巡撫下的「善後局」經辦；於光緒20年(1894年)繪成《河南省府州縣總圖》*1，分裝四冊，計河南省圖1幅、府圖13幅(廣惠專案檢整乙幅)，全部圖幅採用「計里畫方法」繪製。
宣統元年(1909年)3月在開封成立「河南省陸軍測繪所」。民國元年8月在陸軍測繪所的基礎上，成立「河南陸軍測量局」，直隸參謀本部陸軍測量總局(北洋政府)，下設三角、地形、製圖三科。民國18年6月，該局除直屬南京政府參謀本部外，兼受河南省政府指揮。民國20年更名為「河南省陸地測量局」。民國30年改編為「陸地測量總局測量第二隊」，民國31年併入陝西省陸地測量局。
河南陸軍測量局於民國4～26年，測繪1/50,000軍用圖469幅(經差15'*緯差10')。之後，運用於縮編1/100,000地形圖，此精度較佳。早於民國3～5年時，河南陸軍測量局運用《皇與全覽圖》、《乾隆內府地圖》，調查編製全省1/100,000地形圖167幅；此圖組質量欠佳。
民國3年編製1/500,000《河南省全圖》12幅(三色印刷)。民國10年編製1/400,000《河南全省圖》16幅(四色印刷)。
民國2～6年，河南陸軍測量局在豫中隴海、平漢鐵路兩側地區測繪1/25,000地形圖119幅；圖幅範圍，經差7’30”*緯差5’。
河南省各階段測繪機構完成之地圖，在廣惠專案中檢整出之成果，參閱表1暨各尺度圖產品舉例。
註釋
1.《中國測繪史》稱《河南省府州縣總圖》。《河南省志_測繪志》稱《河南通省府州縣散總圖》。
參考文獻
1.《中國測繪史》編輯委員會，《中國測繪史》第二卷，測繪出版社，北京市：2002。
2.河南省情網_河南省志_測繪志
http://dfz.henan.gov.cn/sqsjk/zhishu/hnsz/chz/index.htm
表1 河南測繪機構歷史地圖廣惠專案檢整清單
[本圖是《會典圖》_《河南省輿圖》中的府總圖，係採用「計里畫方法」繪製，每方折地為50里，即比例尺為1/200,000。]
[1/500,000輿圖，依民國2年圖式辦理，三色印刷；全省涵蓋計12幅。]
[本圖組係民國10年河南陸軍測量局編製，四色印刷，全省涵蓋計16幅。]
[本圖組是飛遠專案圖資，係民國3～5年河南陸軍測量局調查編製的民國圖(經差30'*緯差10')。]
[本圖組同樣是民國3～5年河南陸軍測量局調查編製的民國圖(經差30'*緯差10')。]
[本圖組研判係河南省陸地測量局於民國23年運用新測1/50,000圖縮編新圖幅(經差30'*緯差15') 1/100,000地形圖；日軍在1934年予以盜製(如下一幅)，民國34年我軍接收後，再予複製、翻印。]

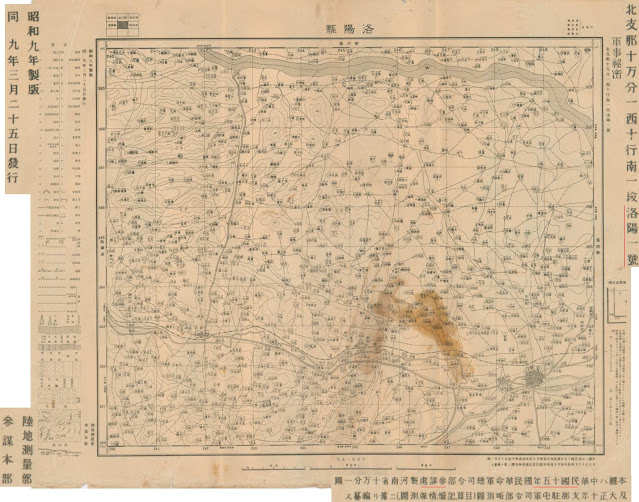

[此圖組是日軍盜印自我民國15年編製之十萬分一地形圖。]
[本圖組係民國4～26年，河南陸軍測量局測繪1/50,000地形圖(計469幅)之一，圖幅經差15'*緯差10'；之後，參謀本部陸地測量總局(軍委會軍令部第四廳)製印。飛遠專案係匯集自不同版次。]
[此圖組是日軍盜印自我民國20年編製之五萬分一地形圖。]
Ù1/50,000《河南黃河氾濫區調查圖》_呂潭(a) 民國20年製版 軍委會軍令部陸地測量總局 55.4 x 44.5cm
[本圖組計有30幅；稿圖(a)15幅，印刷圖(b)30幅(總局22+隊8)，圖檔合計45；隊版23幅(15+8)，總局版22幅(15+7)。]
[此圖組檢整有6幅。]
[此圖組檢整有9幅。與前圖組是不同的標高基準，測圖單位也不同。]
[此圖組是前圖組的稿圖。]
[這放製圖之圖幅範圍與前兩者均不同。]
[此城廂圖計3幅。]
