2022.3.31補正
安徽於光緒16年(1890年)閏二月，成立「安徽省輿圖公所」，後改為「安徽省輿圖局」，負責《清會典圖_安徽輿地圖》(卷174〜177)繪製事宜。光緒21年(1895年)夏全省圖竣，八月表說齊；計完成總圖1幅、府圖8幅、直隸州併屬圖5幅、直隸州本境圖5幅、散州圖4幅、縣圖51幅，計74幅圖。安徽省縣圖測繪，按規定要求，部分縣採用七分二厘開方，每方十里，折合比例尺1/250,000。縣圖測完後，再集中縮編州、府、省圖；府圖編繪每方五十里，比例尺1/1,200,000；省圖每方百里，比例尺1/2,500,000(廣惠專案中無檢整出相關圖資)。光緒31年(1905年)，安徽省督練公所參謀處設「測繪科」。翌年，改稱「安徽陸軍測量局」。
民國2年「安徽陸軍測量局」在安慶成立，隸屬北洋政府參謀本部陸軍測量總局，下設地形、製圖二課，並附設陸軍測量學校。民國15年，因經費不足業務停頓。民國19年2月，恢復成立「安徽省陸地測量局」，除原有地形、製圖二課外，另增設經界課。民國26年12月，該局被撤銷，歸併參謀本部陸地測量總局。
清末，清政府為強化治安，開始在各地加緊訓練新兵，並以縣為單位繪製新圖。光緒30年～宣統2年（1904～1910年），省內繪製縣圖的有：巢縣、廬江、合肥、舒城、潁上、無為、蒙城、石埭等。這些圖都是根據舊圖加上新的調查資料彙編而成，全部由縣政府或其職能部門編繪，圖面大小不等，每縣一幅，無比例尺，除合肥、舒城兩縣地圖有方格外，餘圖均無。
光緒34年（1908年）四月，清政府為練新軍，由「南洋實地測量司」(江蘇陸軍測量局前身)在安徽潛山、太湖兩縣測製《秋操地圖》*1，七月，圖竣。計測1/2,500圖 16幅，1/100,000圖 2幅及1/1,000,000圖1幅等。
民國3年，安徽設「導淮測量局」*2專測淮河幹流三河尖至浮山段及淮北的潁河、西淝河、茨河、渦河、北淝河、澮河、嶽河、老汴河、濉河等河道地形及斷面，及繪製1/400,000河道圖。
民國3年，練兵處頒行「全國迅速測量計畫」，確定基本圖為1/25,000地形圖。安徽陸軍測量局成立後，即按北京練兵處擬定全國施測1/25,000圖計畫，施測安徽合肥一帶地形圖，至民國6年，成圖71幅。之後，因改測1/50,000圖，致1/25,000圖停止執行測製。1/25,000圖係採用獨立坐標系統，高程以局前門石假定標高50m起算，矩形分幅，幅面36×46cm；圖幅按行列編號，以安慶所在圖幅為中心，向四周遞推。
1/200,000調查圖，安徽陸軍測量局於民國6年起測製，全省共完成44幅，民國16年印刷出版*3。該圖依民國2年圖式作業，假定高程是依陸軍測量局水準點152m起算。此圖組係按經緯度分幅，圖幅是經差1°*緯差30’。當時測圖前，由中央製圖局將每幅的圖廓線及圖內清代天文點印在圖紙上，分發到省。圖幅編號方法，以北京所在圖幅為中行中列，採用行列編號法向四周遞推。圖面有方格，每方經緯度差值10’或5’。這44幅1/200,000調查圖，雖然精度不高，但它畢竟是民國初年覆蓋全省的實測地形圖，它採用經緯度分幅法，氣壓測高，等高線表示地貌，與清末《會典圖》相比，其內容更加詳密、真實、方法亦更加科學。(相關圖資廣惠專案中無檢整出)
1/200,000調查圖測竣後，陸地測量總局於民國19年用照像放大法製成1/100,000圖144幅。民國16～24年，該局亦用1/50,000圖縮編1/100,000圖144幅，這些圖係內業編纂成果，而不是外業實測圖，與民國6年調查圖有異。
安徽陸軍測量局於民國6年，才開始測製1/50,000地形圖，採用舊圖廓，幅面大小為36×46cm，全省計400幅，截至民國17年，測竣96幅，是安徽第一批用平板儀實測的1/50,000軍用圖，採用迅速測圖法，以三等三角或解析圖根為首級控制，以自測天文點為獨立坐標系統，高程以陸軍測量局門石高程50m起算；依民國2年圖式、民國9年參謀本部修訂之「1/50,000地形圖圖式」作業，圖幅以行列編號法；雖其方法粗糙，品質欠佳，但與清末輿圖和1/200,000調查圖相比，其品質有所提高。
民國19年，恢復安徽省陸地測量局，是時，1/50,000地形圖改用蘭伯特投影新圖廓，幅面大小是經差15’*緯差10’，安徽全境計325幅，除已測竣94幅外，尚餘231幅，安徽省陸地測量局在民國19～20年，測事尚有進展，主要在樅陽、桐城、廬江、無為一帶測有少量1/50,000地形圖。民國20年後，省內1/50,000地形圖測繪都由陸地測量總局包辦。1/50,000地形圖，截止民國25年，共完成213幅。
民國36年5月，陸地測量總局發佈「全國五萬分一地形圖新舊圖廓成圖統計表」，內列安徽省在民國29年前，測成舊圖廓圖310幅*4，新圖廓圖20幅。
抗戰期間，日軍「支那派譴軍參謀部」複製安徽1/50,000圖342幅(廣惠專案檢整計三筆326幅)；日軍參謀本部陸地測量部以此為底圖，加繪軍事要素，製成兵要地志圖(廣惠專案檢整計四筆92幅)。
安徽省各階段測繪機構完成之地圖，在廣惠專案中檢整出之成果，參閱表1暨各尺度圖產品舉例。
註釋
1.清光緒34年(1908年)，陸軍部以安徽省太湖縣為中心，舉辦第三次大型軍事演習。為提供演習所需的實地用圖，由清「南洋實地測量司」測製了有關的比例尺地形圖，稱《秋季大操地理全圖》(簡稱《秋操地圖》)。此次測繪，有1/2,500《太湖縣北部》、《太湖縣南部》等16幅，1/100,000《潛山縣附近總圖》、《太湖縣附近總圖》2幅及1/1,000,000《安慶府附近總圖》1幅。該圖系內還附有1/25,000《北京北郊略圖》、《北京東郊略圖》，1/2,000《薪野附近防禦略圖》，1/12,000《閱兵式命令附圖》，是在地形圖上用紅色線狀符號表示宿營區域和閱兵大臣閱兵行進路線，軍隊進路，以供閱兵現場使用。
2.「導淮局」於民國2年設置，以張謇為督辦。民國3年，擴充為「全國水利局」。民國17年，設立「導淮圖案整理委員會」，專門蒐集整理導淮有關文獻。民國18年，政府特設「導淮委員會」(下設有土地處土地測量隊)，組織工程技術人員到淮河流域各水系進行實地調查。
3. 1/200,000模繪圖44幅於民國16～24年完成，在成圖方法欄內說明係“由十萬分一調查圖縮編”而成，顯然與實際情況不符。1/100,000調查圖，係由1/200,000調查圖(實測)放大編纂繪製的。
4.廣惠專案圖資中，計檢整出《五萬分一安徽省地形圖》(CMS L50－85)有395幅。
參考文獻
1.《中國測繪史》編輯委員會，《中國測繪史》第二卷，測繪出版社，北京市：2002。
2.安徽省情網_安徽史志數字庫_省誌館_測繪志(2019)。
http://106.54.10.148:8083/dfz//html/ahdfzd/zhishu/pc/page1.shtml
https://www.zuxun100.com/index/article/difangzhi/pid/72/fz_id/17664
表1_1 安徽測繪機構歷史地圖廣惠專案檢整清單
表1_2 安徽測繪機構歷史地圖廣惠專案檢整清單
[本幅是安徽《秋操地圖》之一，是使用平板儀測製固定比例尺地圖的同時，首次實測等高線，1/100,000圖為20m；獨立坐標系，高程以放馬堡水準點假定高程80m起算。]

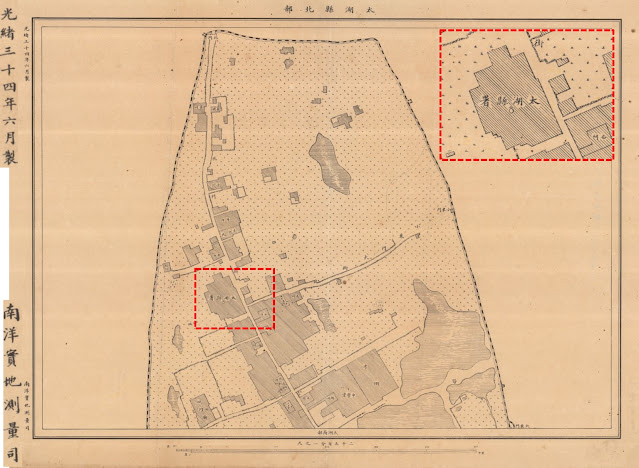

[本幅是安徽《秋操地圖》之一。1/2,500地形圖，計16幅；廣惠專案檢整，計2幅。唯安徽史志_測繪志內載：”此次測繪，有1∶2．5萬比例尺“太湖縣北部”、“太湖縣南部”地形圖共16幅”。]
[安徽陸軍測量局實測安慶至合肥一帶1/25,000地形圖，計71幅。矩形廓圖(36×46cm)。]
[本圖組係1/50,000地形圖舊圖廓圖版(36×46cm)。]
[本圖組係前者之紙本圖。軍委會軍令部陸地測量總局是民國27年才建置。]
[翻印自本製1/50,000民國圖，即前幅民國22年版。]
[此圖組測繪應是採新圖廓，幅面大小是經差15’*緯差10’，安徽全境計325幅(安徽史志_測繪志載)；廣惠專案檢整數為238幅。]
[本幅係日軍運用皖測局民國22年測圖，左下缺測處，日軍採航測法將其補齊。]
[本幅係前幅之紙本。本圖組大部分係翻印自本製1/50,000民國圖，少數日軍有補測之，日製《安徽五萬分一地形圖》9幅，即是。]
[本圖組係新圖廓，幅面大小是經差15’*緯差10’ 。民國20年後，安徽省內1/50,000地形圖測繪都由陸地測量總局包辦的。]
[翻印本製1/50,000舊圖廓地形圖，加繪兵要地誌；此是大判圖，其他幅幅面各有不同(參閱圖外之接合表)。]
[飛遠專案圖資，檢整143幅。本圖組係由1/200,000調查圖照像放大法製成應急版1/100,000民國圖，計144幅。軍委會軍令部陸地測量總局是民國27年才建置。]
[中研院近史所典藏圖資。係測繪版1/100,000圖，與前圖組略有差異，缺圖隅經緯度及5’x5’方格網。複製自十萬分一民國圖。]
[飛遠專案圖資，檢整143幅。本圖係由1/200,000調查圖照像放大法製成應急版1/100,000民國圖，計144幅。]
[本圖組係運用1/50,000圖縮編成1/100,000地形圖，計144幅。飛遠專案檢整36幅。本幅是縮繪稿。]
[本幅是前縮繪稿之完整的清繪圖。]
[1/300,000民國圖，即是各省聯界圖，安徽屬《豫鄂皖聯界圖》圖組，計有37幅。]

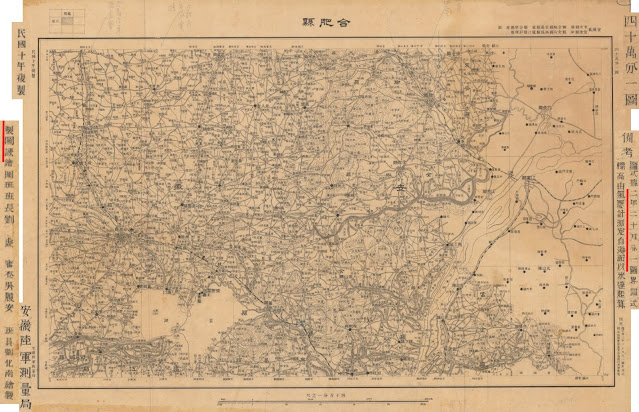

[安徽陸軍測量局以1/200,000地形圖(44幅)為基礎圖縮編摹繪，編製成1/400,000 《安徽全省圖》14幅。]
