二十五萬分一地形圖

早期大陸地區中比例尺圖除了傳統1/100,000民國圖(調查圖)、1/200,000調查圖及1/300,000民國圖(聯界圖)外，再有就是美規的1/250,000地形圖(聯戰圖)，也是後續中比例尺主流系列地圖，此係按國際百萬輿圖(IMW)來分幅，在中國地區按不同時期與區域，可綜括分為三類，各有不同圖幅劃分與圖號編訂：

一、40年代系列：美國陸軍製圖局(Army Map Service, AMS)運用”中美合作航測中國西南各省區地圖” (1943〜1944)及參謀本部(軍令部)陸地測量總局的1/50,000(1925〜1942)、1/100,000(1932〜1940)及1/300,000(1931)地形圖等圖資編纂，並以1944〜1945年航照修測之。1944年至1945年製作中國地區「二十五萬分一全國地形圖(CMS 250-OC)」，參閱圖1；各幅採用世界多圓錐方格網(World Polyconic grid)，多圓錐投影(Polyconic projection)；圖幅大小1°x 1°(舊圖廓，依百萬輿圖劃分為24幅)，圖號係百萬輿圖加字母碼(例 I-50-W)，參閱圖2。計有L531_中國東北部(China proper, NE)、L532_中國西北部(China proper, NW)、L581_中國東南部(China proper, SE)、L582_中國西南部(China proper, SW)、L521_內蒙古、L541_滿洲等圖組。台灣地區，1°x 1°圖廓版，圖組號為L593，計有12幅。參閱圖3。

圖1_1 《二十五萬分一全國地形圖(CMS 250-OC)》圖幅接合表Ⅰ



圖1_2 《二十五萬分一全國地形圖》圖幅接合表Ⅱ

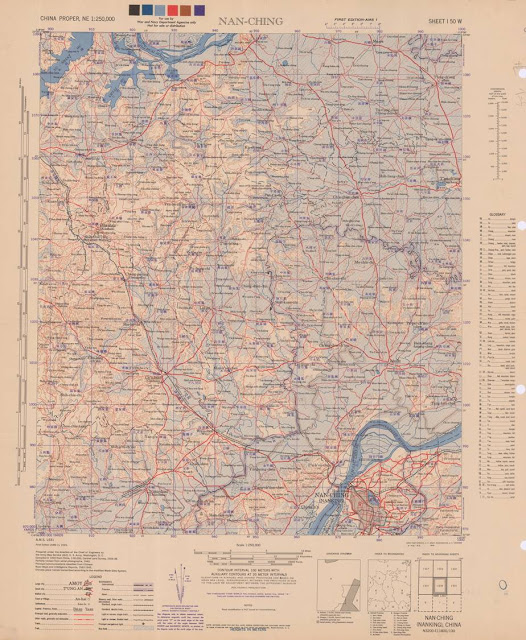

圖2 「南京」幅_I-50-W (1945年) L531 1°x 1°



圖3_1  二十五萬分一全國地形圖_台灣(L593)圖幅接合表



圖3_2  「台中」幅_sheet 4 (1944年) L593 1°x 1°

二、50年代系列：AMS在1954年起製作「二十五萬分一中國地形圖」，主要含蓋之圖組有L500*¹中國本部(參閱圖4)、L542東北九省、L522內蒙古及L594台灣等，主要是我國東部及東北部一帶，計約四百幅*²。本圖組係採用國際橢球體UTM方格網，橫麥卡脫投影(Transvers Mector projection)；北緯40°以南之圖幅大小緯差1°，經差 1°30'(百萬輿圖分為16幅)，圖號係百萬輿圖加數字(例NI 50-16)，參閱圖5；北緯40°以北則為緯差1°x 2°(百萬輿圖分為12幅)。台灣地區，新圖廓版(1°x1°30')，圖組號為L594(參閱圖6)，計有6幅*³。

圖4_1 《二十五萬分一中國地形圖》圖幅接合表(ed.2)



圖4_2 《二十五萬分一中國地形圖_中國本部L500》圖幅接合表



圖5 「南京」幅_NI-50-16 (1964年) L531 1°x1°30’

圖6_1 《二十五萬分一中國地形圖_台灣地區L594》圖幅接合表(ed.1)

圖6_2 「台中」幅_NG-51-13 (1964年) L594 1°x1°30’

三、60年代以後系列：自1967年以後，美國DMATC製作的是「二十五萬分之一聯戰圖」，即圖組1501系列聯戰圖(陸圖及空圖)*⁴，聯勤測量署亦印製中英雙語譯註版聯戰圖，參閱圖7。其圖幅劃分與圖號編訂同「50年代系列」，唯圖幅之北、東處多出1.5cm重疊內容，以利與鄰幅拼合使用。本系列圖在地形表現上，除了高度分層設色外，加繪地貌暈渲，並分區(15’x15’)標示最高點，以利地圖之判讀。因繪註有UTM坐標、地理坐標及世界地理坐標等三種地圖坐標，對各種目標報導相當方便。這聯戰圖為符合三軍聯合作戰之圖資運用，而製作有陸圖(陸、海軍使用)及空圖(空軍使用)。圖組1501的台灣地區，計有11幅。參閱圖8。

圖7 《二十五萬分之一聯戰圖1501》圖幅接合表

圖8 「台中」幅_NG-51-13 (1974年) 1501 1°x1°30’

1/250,000地形圖，係美軍製作全球性之戰略戰術圖(中比例尺地圖)；中國地區大都是雙語註記(美製譯註版)，我製圖機構逐年翻印各階段各版次之地圖，就上述前二項之圖，401廠典藏統計，如表1所示。

表1 第401廠典藏早期二十五萬分一地形圖統計表

註釋：

1.新圖廓版之L500，對照舊圖廓版有：L531中國東北部(China proper, NE)、L532中國西北部(China proper, NW)、L581中國東南部(China proper, SE)及L582中國西南部(China proper, SW)。同樣，內蒙古L521(舊)àL522(新)、滿洲L541(舊)à東北九省L542(新)、台灣L593(舊)àL594(新)。

2.此數值出自《地圖製圖參考手冊》(1988)。惟《聯勤測量製圖廠廠史》載中國東南半壁歷年編印合計333幅。

3.L594圖組第一版計有6幅(圖5_1)，第二版製作時「高雄市」幅採破圖，將「鵝鑾鼻」幅捨掉，而成為5幅(圖3_1)，第三版(民國62年)「台北市」幅加入「釣魚台群島」插圖。

4.聯戰圖(Joint Operations Graphic, JOG)之圖組號僅編訂：陸圖(Ground)「1501」及空圖(Air)「1501 A」等二種。第一個數字「1」代表「全球地區」，第二個數字「5」是比例尺1/250,000代碼。

5.本文增修自中華民國地圖學會網頁_每月一圖(2014/12)：早期台灣中比例尺地圖(2/2)_ 美製版二十五萬分之一地形圖

    http://www.ccartoa.org.tw/news/2014/141209.html
