大陸地區早期(1912〜1932年)的十萬分一地形圖，稱作「民國圖」，亦稱「勘測調查圖」；其製作是運用實測的五萬分一及二萬五千分一舊圖廓地形圖縮編而成，或採勘測調查方法完成。該圖係採用多面體投影，運用《皇輿全覽圖》(1718年)的天文點和三角測量成果為控制基礎，圖幅範圍是[經差30’●緯差15’]的經緯圖框，繪有10’x5’方格線；符號、註記及整飾等均依1913年地形圖圖式；參閱圖1(省測局版*1)、圖2(參謀本部版)。
圖1《山東省十萬分一民國圖》_茌平縣 ( 1917年)
〔省測局版〕
〔省測局版〕
圖2 《山東省十萬分一民國圖》_茌平縣 ( 1926年)
〔參謀本部版〕
二十多年期間各省繪製十萬分一地形圖(民國圖)共完成五千多幅，參閱表1，除康、藏、疆、蒙等全省區，及青海、察哈爾、綏遠、寧夏、熱河、甘肅等部分區域未及繪製外(表內紅色者)，其他各省區均全部陸續完成，約略函蓋了中國的東半壁(2/5強)，參閱圖3。
表1 十萬分一地形圖(民國圖)各省成圖統計表
圖3 《中國十萬分一地形圖》早期已出版之圖表
〔引用自：國防部測量局35年度業務報告書〕
在中央研究院與國防部第401廠執行歷史地圖數位典藏專案(廣惠專案)成果當中，檢整出這十萬分之一地形圖系列之項目，如表2所示。其中大多是參謀本部版，少數有省測局版或國防部版(複製版)。
表2_1 廣惠專案檢整十萬分之一地形圖系列之統計表Ⅰ
表2_2 廣惠專案檢整十萬分之一地形圖系列之統計表Ⅱ
日軍早在1872年(明治5年)就對中國進行軍事偵察而繪製中國地圖；日軍參謀本部在1908年決議統一對華測繪十萬分一地圖，首要目標是實測兵要地圖，取代靠資料編纂而成的舊地圖；1921至1923年，陸地測量部根據盜測情報等等方式繪製的《外邦十萬分一圖》就達919幅，至1926年即已完成預定作戰地域的基本測繪。分析國防部測量局於1947年9月製作的《接收日製圖版目錄》*2，可知日製十萬分一地圖(參閱表3)主要有三種：
表3_1 日製十萬分一各式地圖之統計表Ⅰ
表3_2 日製十萬分一各式地圖之統計表Ⅱ
一、縮製十萬分一圖，係利用翻印我國東部各省及東北地區的五萬分一舊圖廓地形圖予以縮編而成，參閱圖4。另台灣地區(未在接收目錄內)完成有《台灣十萬分一地形圖》12幅，聯勤測量製圖廠編訂圖組號為CMS L100-92。參閱圖5。
圖4 縮製《河北省十萬分一地形圖》_天津(1941年)
圖5_1 日製《台灣十萬分一地形圖》圖幅接合表
L100-92
圖5_2 日製《台灣十萬分一地形圖》_台中(1945年)
二、假製(臨時版)十萬分一圖，係直接翻印我國各省區之十萬分一民國圖，主要圖組有《十萬分一中國地圖》、《假製南支那十萬分一圖》及《假製北支那十萬分一圖》等等，參閱圖6。少數地區日軍臨時測圖部有施測製作臨時版(假製圖)，參閱圖7。
圖6_1 本製《假製陝西省十萬分一圖》圖幅接合表*3
圖6_2 日製《假製陝西省十萬分一圖》_成功縣(1937年)
〔圖號：本製_西21行北9列，日製_西安近傍39號〕
圖7 日製《假製北支那十萬分一圖》徐州一號_徐州(1917年)
三、航製十萬分一圖，首於1939年至1940年間測製《十萬分一河北山東航測圖》(58幅)。1941年後，再測製《空中寫真測量要圖_北支那及蒙古十萬分一圖》(203幅)。這圖組各圖幅範圍為30’x20’，有4x4公里方格網；此係兵要地圖，故以相關軍事兵要資料表現為主，如軍營、公路、鐵路等等。參閱圖8。
圖8 空中寫真測量要圖《北支那十萬分一圖》開封十一號_鄭州(1942年)
十萬分一地形圖系列圖，從民國圖、日製版，再來是聯勤測量製圖廠的複製版CMS L100－XX圖組(單色)，主要是中國東北、華中的陝西、山西、甘肅及台灣等省區(各式之統計如前表2)；這階段是從「單色舊圖廓」〔經差30’●緯差15’〕於1929年起改採〔經差30’●緯差20’〕的「單色新圖廓」。 參閱圖9。

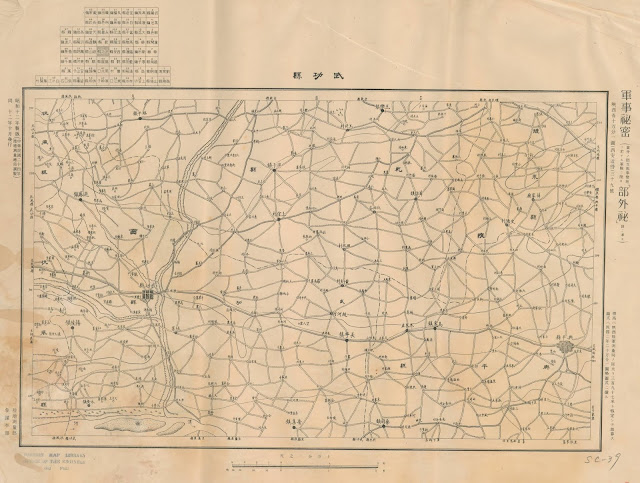

圖9 《十萬分一山東省地形圖》_茌平縣 ( 1947年)
〔國防部版(複製版)〕
1945年10月軍委會軍令部發佈《十萬及三十萬分一民國圖圖式圖說》為新規範，改採蘭伯特投影，圖號採行列三數，例如「237074」(「廈門」幅)。
1950年以後再改換為橫麥卡托投影，圖組號編訂為L6XX(亞洲代字、比例尺代碼、省代碼)，多色印刷，這稱「多色新圖廓」，圖廓仍為〔經差30’●緯差20’〕，並繪有UTM方格網，中文地名譯註以紅色表現；目前僅見美製版L641_《滿洲十萬分一圖》(401幅)，其編稿圖大多是採用日製圖資。參閱圖10。另聯勤測量處於1954年發行《十萬分一東南沿海圖(浙江省)》73幅，圖廓〔經差30’ ●緯差20’〕，並繪有UTM方格網，單色印刷。參閱圖11。
圖10 美製《滿州十萬分一地形圖》(L641)_龍王廟5934(1953年)
圖11《十萬分一東南沿海圖(浙江省) 》_杭州市241091 民國42年編繪、43年製印 聯勤總部測量處 30’x20’
[此圖組分幅及圖號同「單色新圖廓」，採橫麥卡托投影，地名採雙語；整體圖外整飾類同L6XX圖組，惟此無圖組號。]
1966年開始再將圖幅改為「30’x30’」，為縮製圖*4，圖組號則改為L6001，這是以全國區域編訂，此稱「新圖幅系列」。該系列劃分為15區塊(頁)，參閱圖12。
圖12_1 《中國十萬分一地形圖》L6001_15圖幅接合表(1974年)
圖12_2 《台灣十萬分一地形圖》_9521台中市(1974年)
1.廣惠專案檢整十萬分之一地形圖系列，山東省有三版本：
第二項”參謀本部版”，依《山東省省情資料庫》載：[1926年，直隸陸軍測量局利用山東全境431幅1∶5萬比例尺地形圖，編繪成1∶10萬比例尺地形圖158幅，於1936年4月前分批印刷成圖](http://lib.sdsqw.cn/bin/mse.exe?seachword=&K=a&A=47&rec=42&run=13)；經查”直隸陸軍測量局”在1925年即已裁撤，查閱其他成圖標註的是”江西陸軍測量局”；另1929年，參謀本部改設”陸地測量總局”，總辦印製發行事宜，故此統稱”參謀本部版”。參閱圖表：
2.此目錄係日本戰敗投降後我國製圖機構從"南京接收"、"美軍移交"、"曹謨校長帶回"、"興安艦運回"等方面接收到的各式日製之圖版，主要有27項，總計17,077面；另有專文分析說明。(此目錄中未含日製台灣圖資)
3.《假製陝西省十萬分一圖》是指日製圖，當年日軍直接翻印的臨時圖；而本製是民國36年我國防部測量所印製。
4.1986年之後台灣地區(24幅)新出版者，為運用1/50,000地形圖縮編之編纂圖。
