釣魚臺實測地形圖


釣魚臺實測地圖最早出現於1797年出版的《The Voyage of La Perouse》中,該圖係法國海軍探險隊軍官La Perouse爵士(1741-1788)17875月所測繪,測定的地理坐標是[25° 49' 39" N, 120° 19' 45" E],其本初子午線是巴黎,經度值換算為格林威治是[122° 39' 59" E],對照現值,偏西約49';比例尺註20里格(leagues)等同1(degree),地形以暈滃表現。參閱圖1

1_1 La Perouse旅遊地圖集(1797)45圖版
[引用自https://www.swaen.com/antique-map-of.php?id=20249]

1_2 La Perouse測繪之釣魚台地圖(1787)

釣魚臺在近代更大比例尺地圖繪製是在日據時期由日本參謀本部陸地測量部所測繪的五萬分一地形圖,參閱圖2,本幅圖名稱「魚釣島」圖號為「五萬分一地形圖尖閣群島六號」,圖幅範圍是[N25°40'25°50', E123°30'124°45'],1930(昭和5)測圖(海上攝影測量)1936(昭和11)1125日發行;此圖之內容有等高線,單色印刷。日本官方把釣魚臺更名爲「魚釣島」*1,這是刻意篡改原有中國名稱,且將行政區劃歸屬「沖繩縣Ÿ琉球國Ÿ八重山郡Ÿ尖閣群島Ÿ石垣町」;這些作為旨在把中國領土的釣魚臺列嶼(日本稱為「尖閣群島」*2)說成是日本固有領土。

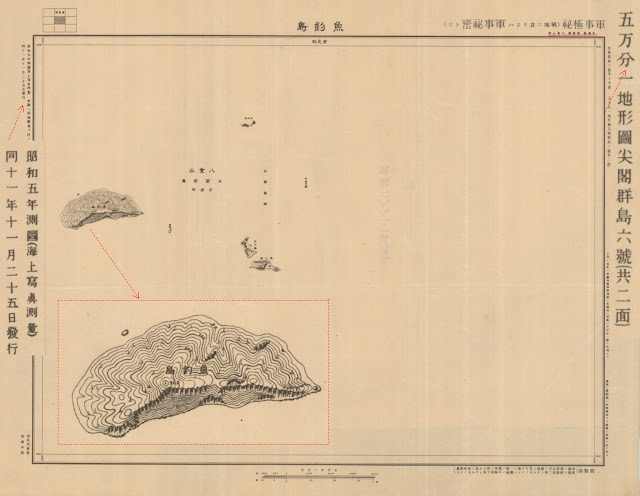

2 日製五萬分一地形圖_尖閣群島六號「魚釣島」(1936)

我國對釣魚臺測製則是更大比例尺1971(民國60)中國石油公司規畫「海光計劃」委託聯勤測量製圖廠(現今軍備局生產製造中心第401) 執行研製中華民國二千五百分之一釣魚臺列嶼圖測量製圖案(除釣魚臺列嶼圖外尚有彭佳嶼、花瓶嶼、棉花嶼、龜山島等地形圖),總計有八幅(目前檢整是航測繪稿藍晒圖),其中釣魚臺有東西兩幅,參閱圖3本案之成果對國防戰略及經濟開發均具有重大貢獻。本測量製圖案當時相當迅速完成空軍於19713月期間航照拍攝釣魚臺海域各群島,測量製圖廠在同年6月以多倍測圖儀完成測繪,繪圖技術精確成圖精度高協助我國海域石油探勘工作確具重大貢獻*3;同時測量製圖廠運用此成果,於同年7月編繪印製發行一萬分之一釣魚臺列嶼地形圖*4如圖4,此係採美規圖式多色印刷,成圖精美,在國防戰略運用上深具意義

3 二千五百分之一釣魚臺(西部、東部)
[19716月測製藍曬圖]

4 一萬分之一釣魚臺列嶼地形圖
[19717月繪製多色圖]

註釋
1.沖繩(琉球)縣令西村舍三1885922日在給日本內務卿山縣有朋的復函中提出的;從此日本政府官方文書就採用「魚釣島」這一名稱作爲日本政府篡改中國領土「釣魚臺」命名的專用名稱。
2.日本海軍省水陸部於1886年發行《寰瀛水路誌》中依英國海軍海道測量局《中國海針路誌》(1845年〜1894)所載 Pinnacle Is.予以意譯為「尖閣群島」;1897年改譯「尖頭諸嶼」;1900年,日本博物學家黑岩恆將南小島、北小島及周邊的小岩礁稱為「尖閣諸嶼(Pinnacle group再把釣魚嶼、黃尾嶼和尖閣諸嶼合在一起,共同命名為「尖閣列島在其命名報告《尖閣列島探險記事》中,並未包括「赤尾嶼」,後來日本政府又把赤尾嶼加進去,命名為「尖閣諸島[尖閣諸嶼(尖頭諸嶼) -尖閣列島-尖閣諸島(尖閣群島)所定義之島嶼不同]
3.中國石油公司於民國60117日以臺油(60)礦字第1158號函聯勤測量署,對執行本案深表謝忱。
4.民國8012月發行第二版時改版成「釣魚臺列嶼()」、「釣魚臺列嶼(西)
5.本文改寫自中華民國地圖學會_每月一圖(2015/52015/9)
首幅表現釣魚台測繪之歐洲古地圖
http://www.ccartoa.org.tw/news/2015/150501.html
我國最早一幅實測大比例尺釣魚地圖
http://www.ccartoa.org.tw/news/2015/150902-1.html
